Quy trình thiết kế và thi công móng băng: Hướng dẫn đầy đủ nhất
Móng băng không chỉ là phần nền móng giúp ngôi nhà đứng vững, mà còn là yếu tố then chốt quyết định độ bền và sự an toàn của cả công trình. Với khả năng chịu lực tốt, thi công linh hoạt và phù hợp với nhiều loại địa chất, móng băng đang trở thành lựa chọn hàng đầu trong xây dựng nhà ở dân dụng. Trong bài viết này, chúng ta sẽ cùng khám phá quy trình thiết kế và thi công móng băng một cách bài bản, dễ hiểu, từ lý thuyết đến thực tế để bạn có thể tự tin triển khai hoặc giám sát công trình của mình.
1. Tổng quan về móng băng và lý do loại móng này được sử dụng phổ biến
Trong xây dựng nhà ở, phần móng luôn là yếu tố cốt lõi, ảnh hưởng trực tiếp đến độ ổn định, khả năng chịu lực và tuổi thọ của công trình. Nền móng vững chắc giúp ngôi nhà đứng vững theo thời gian và còn hạn chế tối đa các rủi ro như nứt tường, lún nền hay hư hại kết cấu.
Trong các loại móng phổ biến hiện nay, móng băng là lựa chọn được nhiều gia chủ và kỹ sư ưu tiên nhờ vào tính ổn định cao và khả năng thích ứng tốt với nhiều loại địa chất. Móng băng thường có dạng dải dài, được bố trí liên tục dưới các hàng cột hoặc tường chịu lực, giúp phân bổ tải trọng đều xuống nền đất. Nhờ đó, công trình có thể chống chịu tốt hơn trước các tác động từ môi trường và nền đất yếu.
Việc lựa chọn móng băng thường dựa trên hai yếu tố chính:
- Trọng lượng và quy mô công trình: Với những công trình nhà ở có tải trọng vừa phải như nhà cấp 4, nhà phố hoặc biệt thự nhỏ, móng băng là giải pháp hợp lý, vừa đảm bảo kỹ thuật vừa tối ưu chi phí.
- Tính chất nền đất: Móng băng phát huy hiệu quả cao trên nền đất có độ cứng trung bình, ít bị lún hoặc thay đổi kết cấu. Trong trường hợp nền đất yếu, móng băng vẫn có thể sử dụng nếu được gia cố đúng cách.
2. Giới thiệu công trình thực tế sử dụng móng băng trong thi công nhà ở

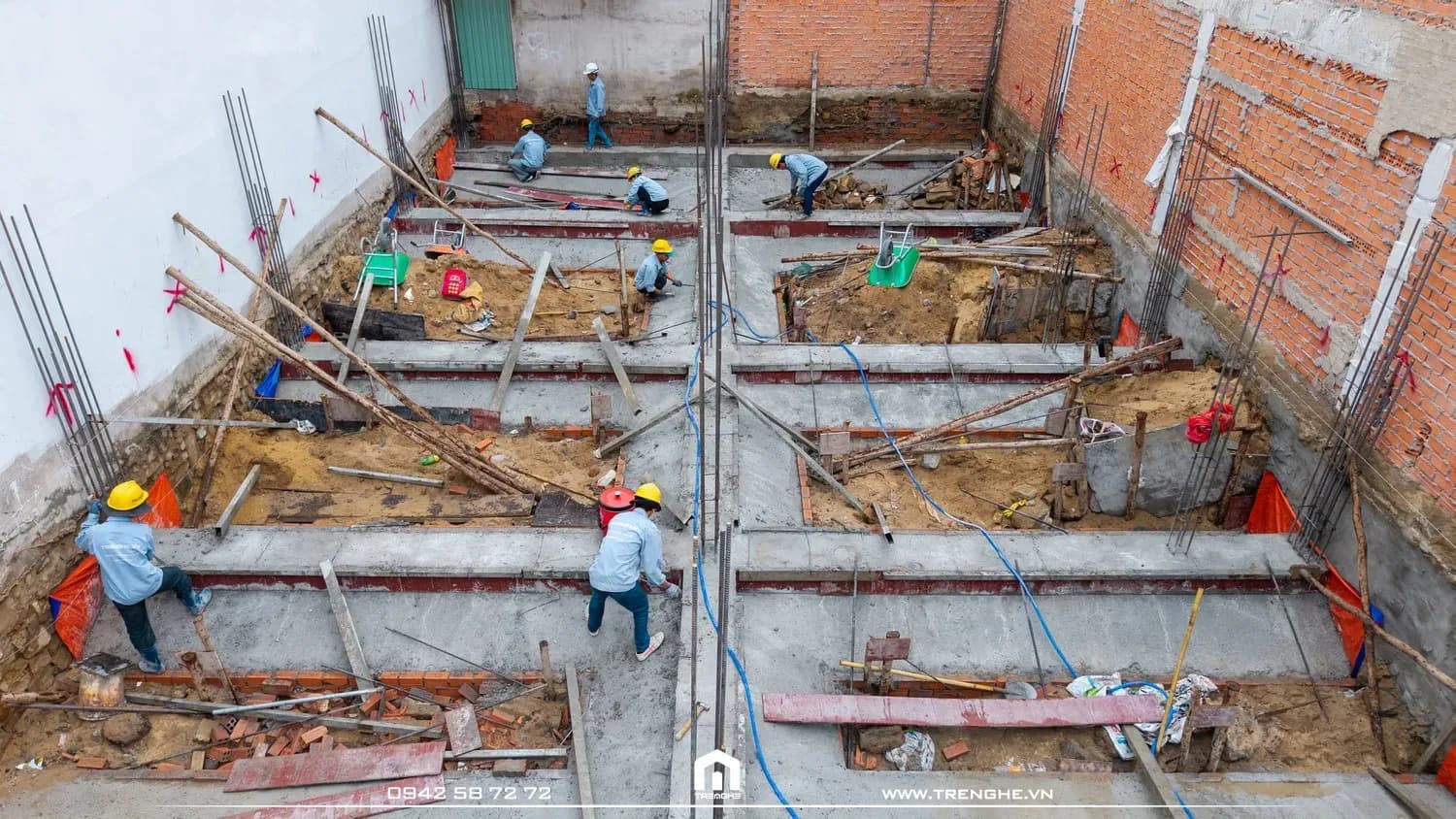

Một ví dụ điển hình về ứng dụng móng băng trong thực tế là công trình nhà ở của anh Trường tại Xuyên Mộc, tỉnh Bà Rịa – Vũng Tàu. Với lợi thế diện tích đất rộng rãi và có sân vườn bao quanh, phương pháp thi công móng băng đã được lựa chọn để đảm bảo độ ổn định và tính thẩm mỹ cho toàn bộ công trình.
Tại đây, hệ móng băng được sử dụng là loại móng băng một phương và đồng tâm, dầm móng được bố trí nằm chính giữa bản móng, giúp phân bổ lực đều và tăng khả năng chịu tải cho toàn bộ kết cấu bên trên. Cách bố trí này đặc biệt phù hợp với những công trình có mặt bằng rộng, ít tầng và yêu cầu cao về độ chắc chắn.
3. Quy trình thiết kế móng băng chuẩn kỹ thuật
Thiết kế móng băng là bước quan trọng đầu tiên trong quá trình xây dựng, quyết định đến độ ổn định, khả năng chịu lực và tuổi thọ của công trình. Để đảm bảo móng băng phát huy tối đa hiệu quả, quy trình thiết kế cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và được thực hiện bởi đội ngũ có chuyên môn về kết cấu và địa chất công trình.
Dưới đây là các bước cơ bản trong quy trình thiết kế móng băng chuẩn kỹ thuật:
Bước 1: Khảo sát địa chất công trình
- Tiến hành khảo sát địa chất để xác định loại đất, độ sâu lớp đất yếu, mực nước ngầm và khả năng chịu tải và độ lún của đất theo TCVN 9362 trước khi chốt giải pháp móng.
- Kết quả khảo sát là cơ sở để lựa chọn loại móng phù hợp và tính toán kích thước móng băng.
Bước 2: Xác định tải trọng công trình
- Tính toán tổng tải trọng từ kết cấu bên trên (tường, cột, sàn, mái…) truyền xuống móng.
- Bao gồm tải trọng tĩnh (trọng lượng bản thân công trình), hoạt tải (tải trọng trong việc sử dụng công trình), và tải trọng động (gió, rung chấn, sử dụng…).
Bước 3: Tính toán sơ bộ và dựng mô hình công trình

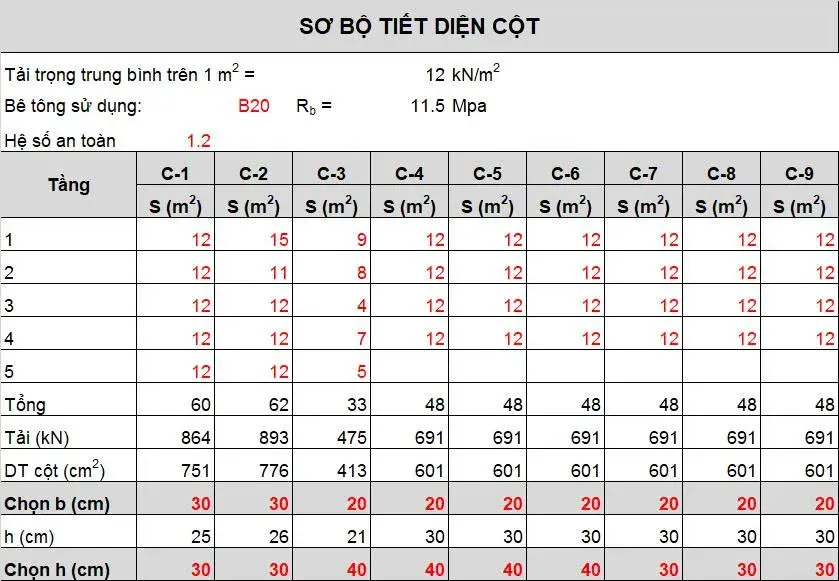

- Vẽ cơ sở tiết diện sơ bộ tiết diện của kết cấu công trình bao gồm phần móng
- Chạy và kiểm tra mô hình mô hình công trình sử dụng các phần mềm như ETABS, SAFE, SAP2000
Bước 3: Lựa chọn loại móng băng
- Dựa vào kết quả khảo sát địa chất, tải trọng và mô hình công trình được dựng bằng các phần mềm kết cấu chuyên dụng, kỹ sư sẽ quyết định sử dụng móng băng một phương, hoặc móng băng hai phương.
- Móng băng một phương thường dùng cho các công trình có số tầng vừa phải từ 4 tầng trở xuống và có khẩu độ nhịp trục ngắn dưới 5-6 mét.
- Móng băng hai phương phù hợp với công trình có nhiều hàng cột hoặc kết cấu phức tạp hơn.
Bước 4: Tính toán kích thước bản móng và dầm móng
- Chiều rộng bản móng thường từ 600mm đến 1200mm hoặc lớn hơn, tùy vào tải trọng và nền đất.
- Chiều dày bản móng thường từ 200mm đến 300mm.
- Dầm móng được thiết kế để chịu lực uốn và cắt, chiều cao thường từ 600mm đến 1000mm.
- Cốt thép được bố trí theo tính toán chi tiết cấu kiện để đảm bảo khả năng chịu lực của móng và hàm lượng cốt thép trong cấu kiện.
Bước 5: Thiết kế chi tiết cốt thép và cổ cột
- Thép bản móng được bố trí theo theo phương chịu lực, thông thường với móng băng phương ngắn được đặt dưới, phương dài đặt trên để tối ưu khả năng chịu lực.
- Thiết kế cổ cột rộng hơn thân cột, có thép bẻ ke vào dầm móng để chống chọc thủng.
- Đảm bảo khoảng cách bảo vệ lớp thép bằng cách sử dụng con kê đúng chuẩn (4cm).
Bước 6: Kiểm tra và hoàn thiện bản vẽ thiết kế
- Bản vẽ thiết kế cần thể hiện đầy đủ kích thước, vị trí móng, chi tiết cốt thép, cao độ và các thông số kỹ thuật liên quan.
- Được kiểm tra và phê duyệt bởi kỹ sư kết cấu và đơn vị tư vấn giám sát.
4. Quy trình thi công móng băng thực tế
Để đảm bảo chất lượng và độ bền cho công trình, quá trình thi công móng băng cần được thực hiện theo từng bước kiểm tra nghiệm thu chặt chẽ:
Kiểm tra kiến trúc móng băng
- Đo đạc kích thước và cao độ móng theo bản vẽ thiết kế.
- Đảm bảo móng được bố trí đúng vị trí, không sai lệch so với mặt bằng tổng thể.
Kiểm tra kết cấu móng băng thực tế
- Cốt thép bản móng:

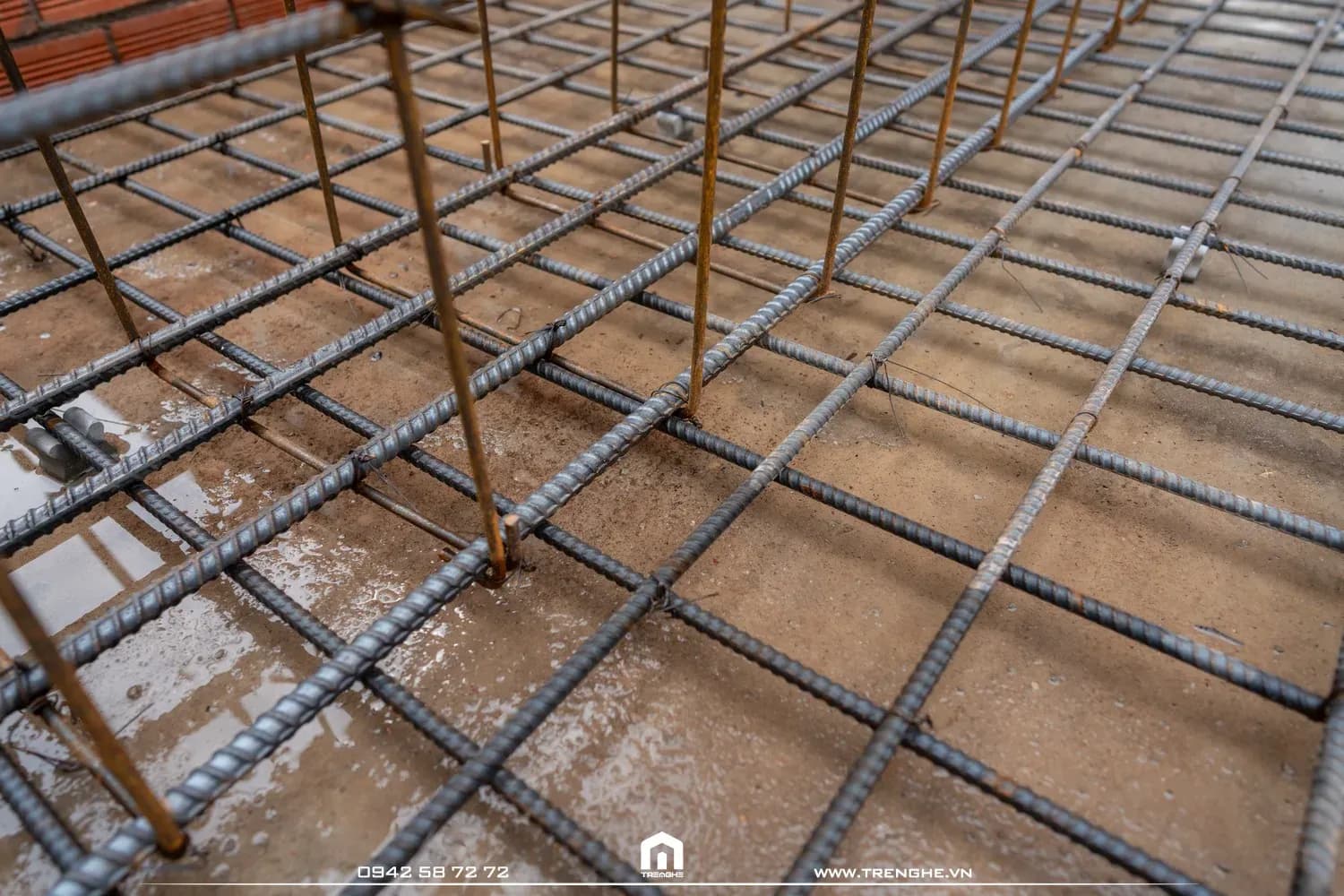

- Kiểm tra chủng loại, tiết diện và mật độ thép. Ví dụ, tại công trình thực tế, sắt phi 12 gân (có hình bông hoa mai của Việt Nhật) và chủng loại CB300-V, CB400-V theo TCVN 1651-2:2018 được sử dụng cho toàn bộ bản móng.
- Trong các công trình phổ thông, mật độ đan thép thường được tham khảo để sử dụng là a150 (15cm một khoảng), với sai số cho phép nhỏ.
- Nguyên tắc đặt thép: Cây thép ngắn sẽ đặt dưới cây thép dài để tối ưu chiều cao làm việc của thép. Điều này tương tự như thép sàn, nhưng ngược lại với móng cọc (móng cọc đặt phương dài nằm dưới là phương làm việc chính).
- Cốt thép dầm móng:
- Kiểm tra chủng loại, tiết diện, số lượng và khoảng cách thép đai. Tại công trình mẫu, kiến trúc sư sẽ tính toán độ uốn, cắt, chọc thủng, độ võng của sắt để lựa chọn loại sắt phù hợp theo TCVN 5574, tải trọng theo TCVN 2737.
- Thông thường sắt phi 18 được sử dụng cho dầm móng, với bốn cây ở bên trên và ba cây ở bên dưới. Thép đai được đan với khoảng cách a150 và là phi 8, đảm bảo sự chắc chắn và kiên cố. Hai cây sắt phi 12 được đặt ở giữa với nhiệm vụ chống phình cho dầm móng. Tuy nhiên, giá trị cụ thể của từng loại sắt sẽ được lựa chọn khi có con số tính toán chính xác.
- Ngoài ra, các cùm C được sử dụng để cố định thép, đảm bảo không bị dịch chuyển khi đổ bê tông.
- Cốt thép dầm móng:
- Cốt thép cổ cột:

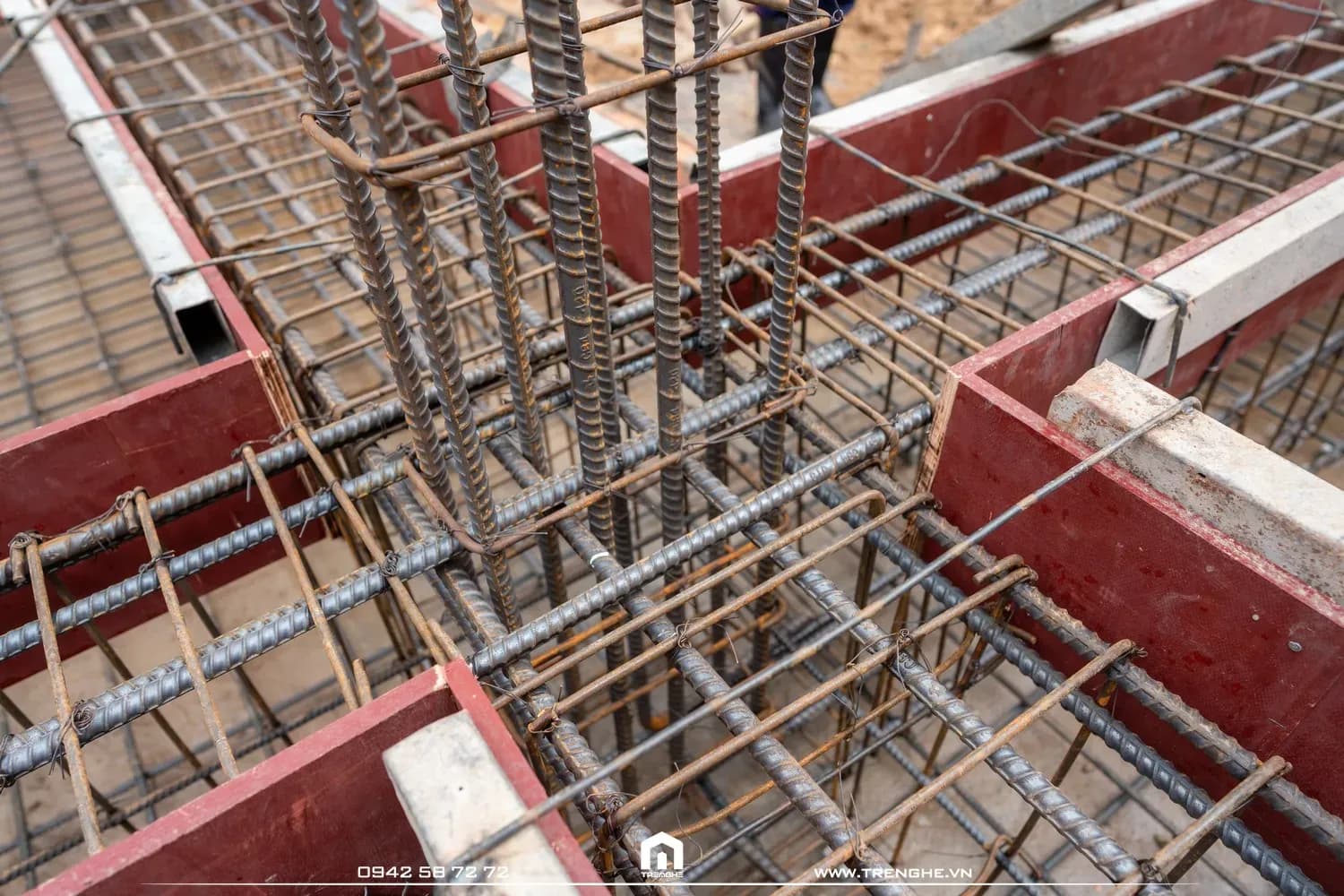

- Kiểm tra số lượng và tiết diện thép. Đối với cột chịu lực chính, sử dụng sáu cây sắt phi 18, còn các cột phụ sử dụng bốn cây phi 18.

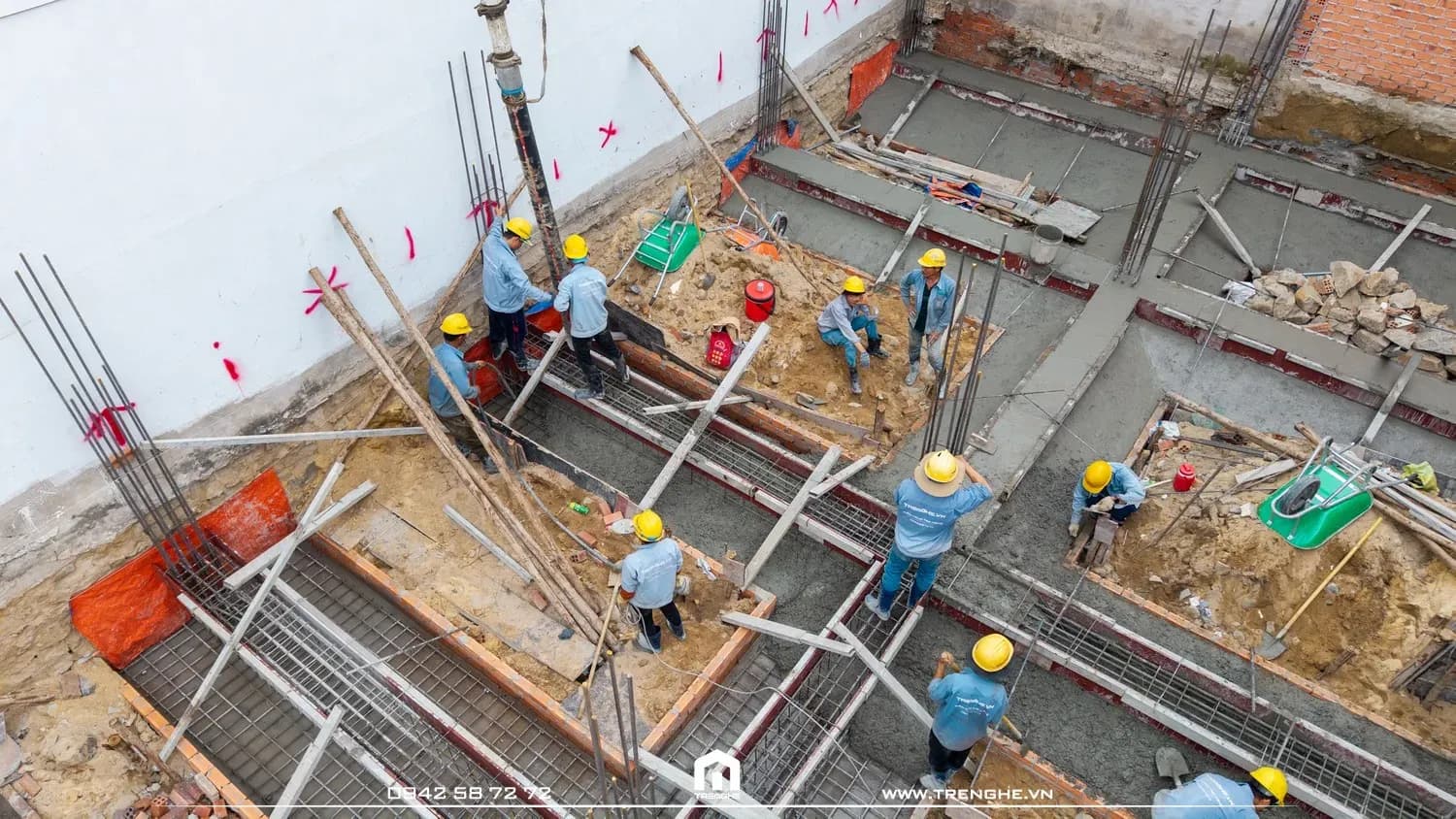

- Kích thước cổ cột thường rộng hơn cột. Cột có thể là 200×300, trong khi cổ cột là 300×400.
- Một điểm đặc biệt quan trọng là cổ cột được bẻ ke (bẻ quặp vào) trong dầm móng. Nhiệm vụ của việc bẻ ke này là chống cột chọc thủng xuống móng. Để đảm bảo hiệu quả, phần bẻ ke phải lớn hơn 20cm, tại công trình thực tế là khoảng 40cm.
- Cốp pha:
- Cốp pha cần được gia cố rất kiên cố. Tại công trình mẫu, cứ mỗi khoảng 20cm (một gang tay) lại có một cùm để cố định cốp pha, đảm bảo không bị dịch chuyển hay rung lắc.
- Bên cạnh đó, các cây chống tăng hai bên cũng được sử dụng để giữ dầm móng không bị dịch chuyển trong quá trình thi công.
- Vệ sinh và con kê:
- Cuối cùng là kiểm tra công tác vệ sinh để đảm bảo không có vật liệu thừa gây ảnh hưởng chất lượng.

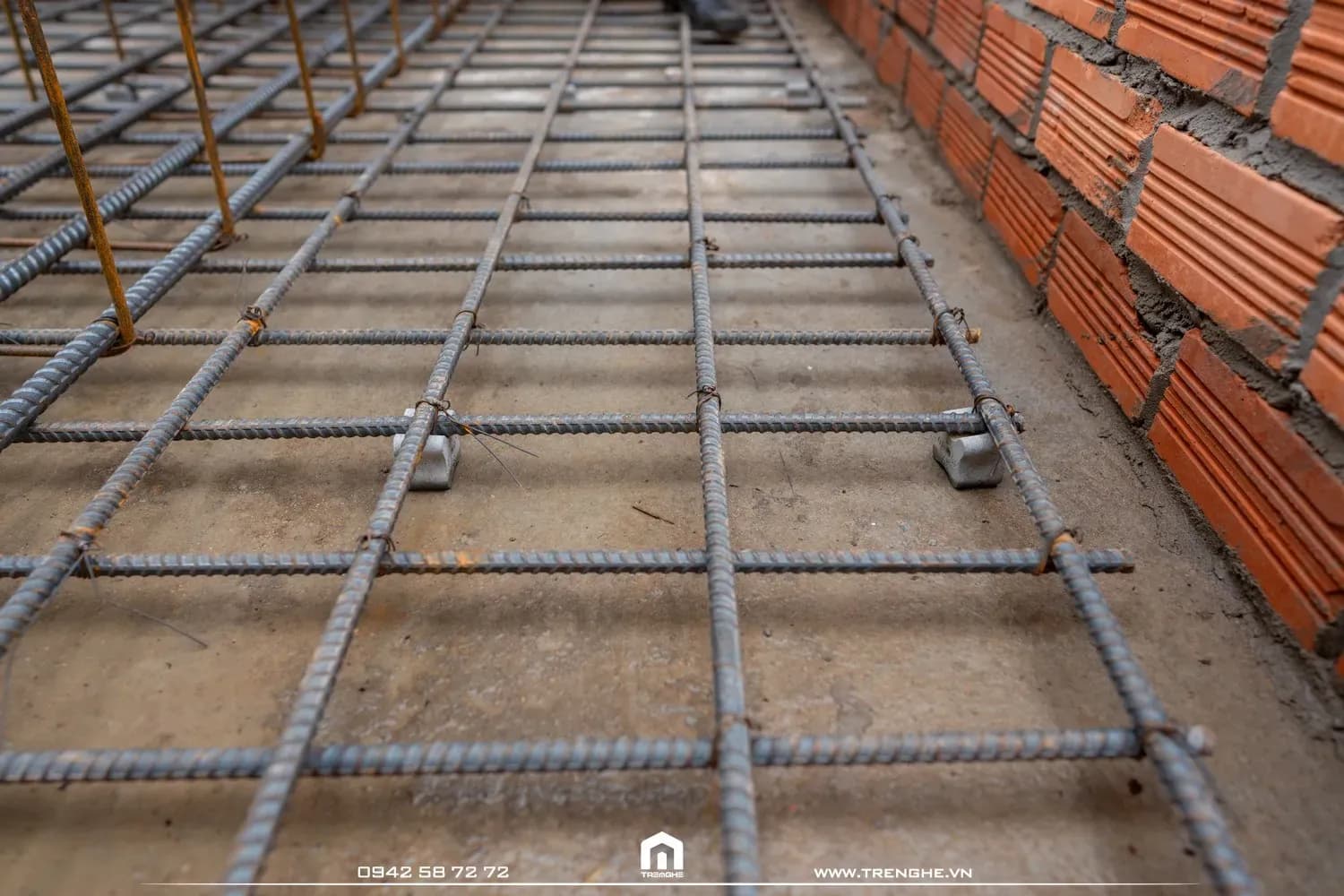

- Đảm bảo các con kê được đặt đúng vị trí, giúp bản móng bên dưới được kê cao lên so với lớp bê tông lót, với khoảng cách tiêu chuẩn là 4cm.
- TCVN 5574:2018 yêu cầu cover ≥ 40 mm cho bề mặt trong đất/tiếp giáp lớp lót; các mặt khác theo Bảng 19 (20/25/30 mm tùy môi trường).
- Nên sửa: ghi rõ cover ≥ 40 mm với mặt trong đất/tiếp giáp lớp lót; các mặt còn lại theo Bảng 19 TCVN 5574:2018.
5. Cần lưu ý gì khi chọn thiết kế và thi công móng băng?
Dựa trên quy trình nghiệm thu thực tế, có thể rút ra một số nguyên tắc kỹ thuật cần đặc biệt lưu ý trong quá trình thiết kế và thi công móng băng. Việc tuân thủ đúng các yêu cầu này giúp đảm bảo chất lượng kết cấu và góp phần kéo dài tuổi thọ công trình, hạn chế các rủi ro về sau.
- Lựa chọn thép đúng chủng loại và tiết diện
Thép là vật liệu chịu lực chính trong hệ móng, vì vậy cần lựa chọn đúng loại thép theo bản vẽ thiết kế và tiêu chuẩn kỹ thuật. Ví dụ, thép CB300-V hoặc CB400-V theo TCVN 1651-2:2018, phi 12 hoặc phi 18 thường được sử dụng cho bản móng và dầm móng. Việc dùng sai chủng loại hoặc tiết diện có thể làm giảm khả năng chịu lực và ảnh hưởng đến độ ổn định của móng.
- Đảm bảo mật độ và vị trí đặt thép chính xác
Thép trong bản móng cần được đan đúng khoảng cách (thường là a150 hoặc a200) và đặt theo nguyên tắc chịu lực: Cây thép ngắn nằm dưới, cây thép dài nằm trên. Cách bố trí này giúp tối ưu chiều cao làm việc của thép và tăng khả năng chống uốn cho bản móng. Sai lệch trong khoảng cách hoặc vị trí đặt thép có thể dẫn đến hiện tượng lún, nứt hoặc giảm hiệu quả chịu tải.
- Kiểm tra kỹ thuật bẻ và neo thép tại cổ cột
Phần cổ cột là nơi truyền lực từ cột xuống móng, nên cần được xử lý kỹ lưỡng. Thép tại cổ cột phải được bẻ ke (bẻ quặp vào trong dầm móng), neo theo TCVN 5574:2018; L_an ≥ max (15d; 200 mm; các hệ số α… cần theo tiêu chuẩn) và thể hiện chi tiết trên bản vẽ. Ngoài ra, cần kiểm tra chọc thủng bản móng theo TCVN 5574 và bố trí cốt thép kháng chọc thủng khi cần, nhằm ngăn hiện tượng cột chọc thủng bản móng. Thép chờ cột cần được bố trí so le để đảm bảo việc nối thép sau này đúng tiêu chuẩn và không gây yếu điểm tại vị trí nối.
- Gia cố cốp pha chắc chắn
Cốp pha là khuôn định hình bê tông, nên cần được lắp đặt kiên cố và ổn định. Trong quá trình thi công, cốp pha phải được cố định bằng cùm thép và cây chống tăng, đảm bảo không bị xê dịch hay rung lắc khi đổ bê tông. Việc cốp pha bị lệch hoặc bung ra có thể làm sai lệch kích thước móng và ảnh hưởng đến chất lượng bê tông.
- Vệ sinh sạch sẽ và sử dụng con kê đúng tiêu chuẩn
Trước khi đổ bê tông, cần vệ sinh toàn bộ khu vực thi công để loại bỏ rác, đất vụn và vật liệu thừa. Đồng thời, phải bố trí con kê đúng vị trí để nâng lớp thép lên khỏi lớp bê tông lót, tạo khoảng cách bảo vệ thép khỏi môi trường bên ngoài. Khoảng cách tiêu chuẩn thường từ 2.5cm đến 3cm. Việc không sử dụng con kê hoặc kê sai vị trí có thể khiến thép bị lộ ra ngoài, giảm khả năng chống ăn mòn và ảnh hưởng đến độ bền kết cấu.
Thiết kế và thi công móng băng là bước nền tảng quyết định sự an toàn, độ bền và giá trị lâu dài của công trình. Từ việc khảo sát địa chất, lựa chọn loại móng phù hợp, đến từng chi tiết kỹ thuật như bố trí thép, cốp pha và vệ sinh thi công, tất cả đều cần được thực hiện một cách bài bản, chính xác và có sự giám sát chuyên môn.
