Quy trình nghiệm thu thép dầm sàn chuẩn kỹ thuật trước khi đổ bê tông
Việc thi công một công trình vững chắc, an toàn không chỉ dừng lại ở khâu thiết kế hay lựa chọn vật liệu tốt. Một trong những giai đoạn quyết định chất lượng cuối cùng của kết cấu bê tông cốt thép chính là công tác nghiệm thu thép dầm sàn trước khi đổ bê tông. Tại Tre Nghệ, chúng tôi hiểu rằng đây là bước không thể bỏ qua để đảm bảo sự kiên cố và tuổi thọ cho ngôi nhà của bạn. Hãy cùng Tre Nghệ tìm hiểu quy trình nghiệm thu thép dầm sàn một cách chi tiết trong bài viết dưới đây.
1. Tầm quan trọng của nghiệm thu thép dầm sàn

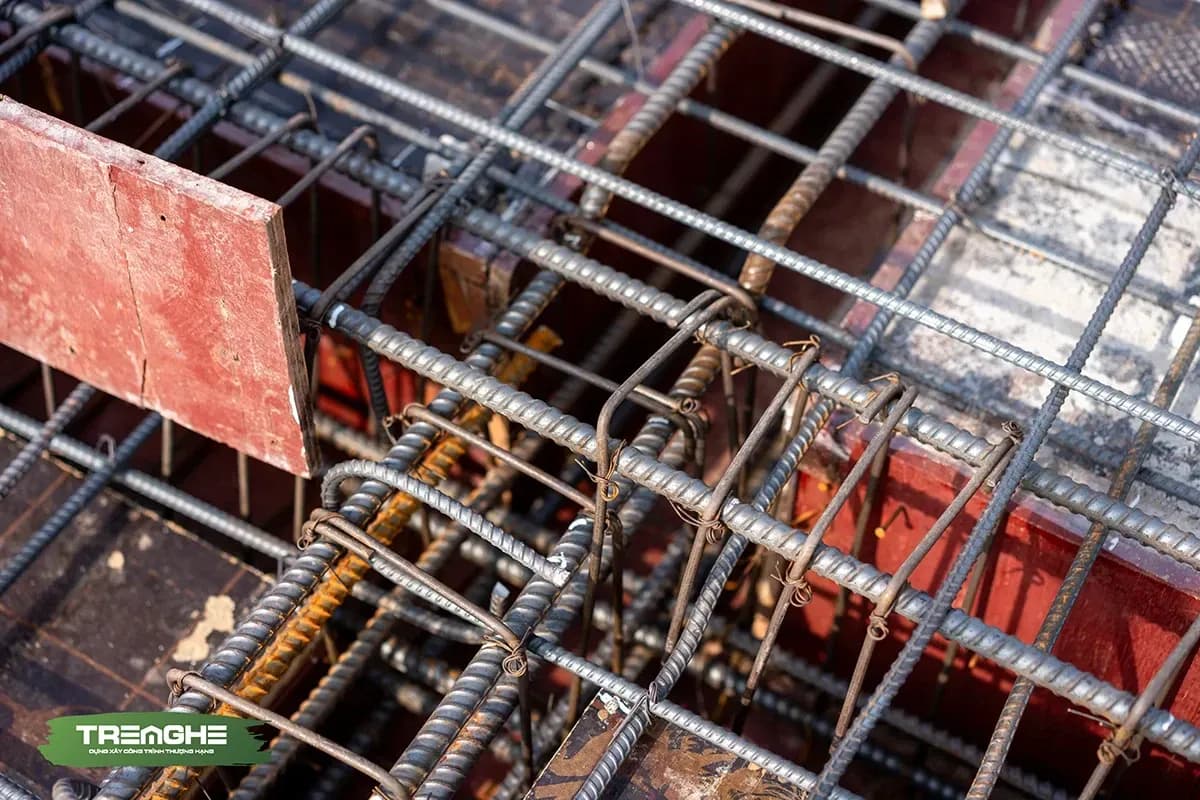

Công tác nghiệm thu thép dầm sàn là khâu kiểm tra cuối cùng, xác nhận rằng toàn bộ hệ thống cốt thép đã được lắp đặt đúng theo thiết kế và tiêu chuẩn kỹ thuật trước khi bê tông được đổ. Nếu nhà thầu bỏ qua hoặc thực hiện sơ sài sẽ khiến công trình ảnh hưởng chất lượng nặng nề khi đưa vào sử dụng. Cụ thể:
- Ảnh hưởng đến khả năng chịu lực: Sắt thép không đúng chủng loại, mật độ hoặc vị trí sẽ làm giảm khả năng chịu lực của dầm, sàn, dẫn đến nguy cơ cong võng sàn hoặc thậm chí sập sàn trong quá trình sử dụng hoặc thi công.
- Giảm tuổi thọ công trình: Lớp bảo vệ bê tông không đủ dày do con kê sai tiêu chuẩn sẽ khiến thép dễ bị ăn mòn, gây bong tróc bê tông và phá hủy kết cấu về lâu dài.
- Phát sinh chi phí sửa chữa: Các sai sót về thép dầm sàn rất khó hoặc không thể khắc phục sau khi đã đổ bê tông, dẫn đến việc phải đập bỏ, sửa chữa tốn kém hoặc chấp nhận một kết cấu không đạt chuẩn.
- Mất an toàn lao động: Sai sót trong công tác chống đỡ cốp pha hay buộc thép không chặt có thể gây nguy hiểm cho người thi công trong quá trình đổ bê tông.
2. Công tác nghiệm thu sàn
Trong quá trình thi công kết cấu bê tông cốt thép, công tác nghiệm thu thép dầm sàn là bước quan trọng nhằm đảm bảo chất lượng, độ bền và khả năng chịu lực của công trình. Việc kiểm tra cần được thực hiện kỹ lưỡng, tuân thủ đúng bản vẽ thiết kế và các tiêu chuẩn kỹ thuật hiện hành. Dưới đây là các hạng mục cần tập trung khi nghiệm thu thép sàn:
Kiểm tra chủng loại và mật độ sắt sàn

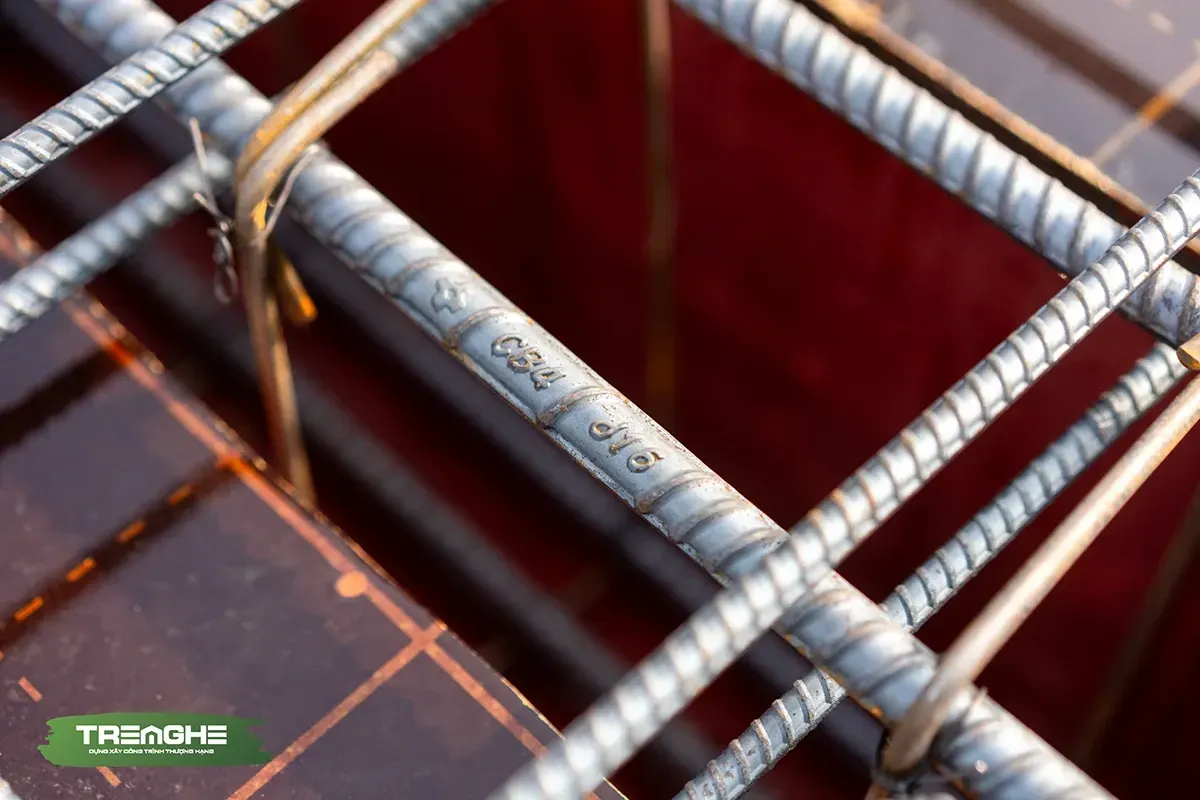

- Chủng loại thép: Cần xác định thép sử dụng có đúng chủng loại theo bản vẽ thiết kế. Ví dụ, nếu bản vẽ yêu cầu thép D10, trên thanh thép phải có ký hiệu rõ ràng thể hiện đường kính là 10mm.
- Mật độ thép: Sàn thường được bố trí hai lớp thép: lớp dưới (thép chịu lực chính) và lớp trên (thép mũ). Nếu bản vẽ quy định thép D10a180, cần đo ba khoảng liên tiếp để kiểm tra khoảng cách. Tổng chiều dài ba khoảng phải đạt 54cm, tức mỗi khoảng cách là 18cm. Việc kiểm tra cần thực hiện ở cả phương ngang và phương dọc của sàn.
- Trạng thái thép: Các thanh thép phải thẳng, không cong vênh. Nếu phát hiện sai lệch, cần điều chỉnh ngay trước khi đổ bê tông.
Kiểm tra vị trí buộc sắt sàn

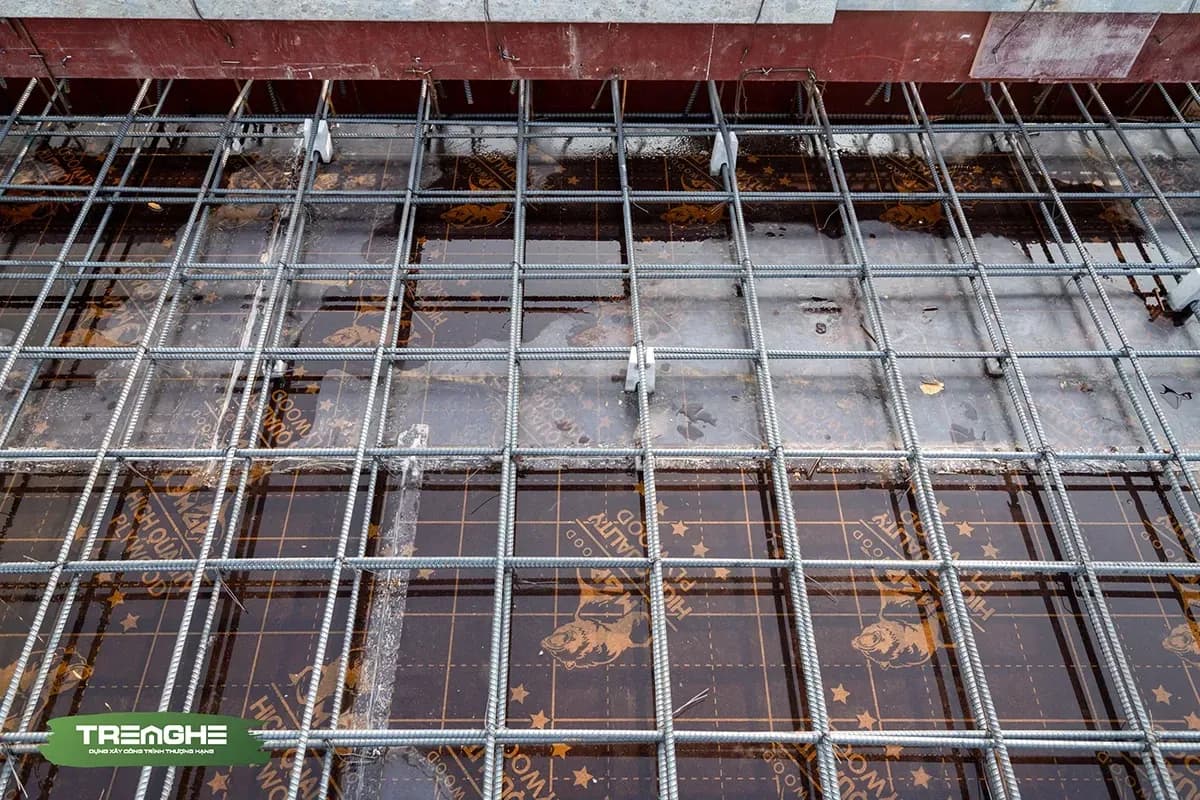

- Nguyên tắc buộc so le: Các điểm buộc thép phải được thực hiện so le giữa các thanh để đảm bảo ổn định, tránh dịch chuyển khi thi công hoặc khi có người di chuyển trên sàn.
- Mật độ buộc: Thép phải được buộc đủ số lượng, thông thường là buộc so le từng cây. Nếu mật độ buộc không đạt, thép dễ bị xê dịch, ảnh hưởng đến khả năng chịu lực của kết cấu.
Kiểm tra lớp thép mũ (thép gia cường lớp trên)
- Chiều dài thép mũ: Cần kiểm tra chiều dài của thép mũ theo thiết kế. Ví dụ, với ô sàn có bốn dầm bao quanh, chiều dài thép mũ có thể được bố trí là 1.2m để đảm bảo khả năng chịu momen uốn.
- Chi tiết bẻ giò gà: Thép mũ cần được bẻ cong 30D vào trong dầm. Việc này giúp tăng cường liên kết giữa thép mũ và hệ dầm, đảm bảo khả năng chịu lực tốt hơn.
Kiểm tra con kê sàn

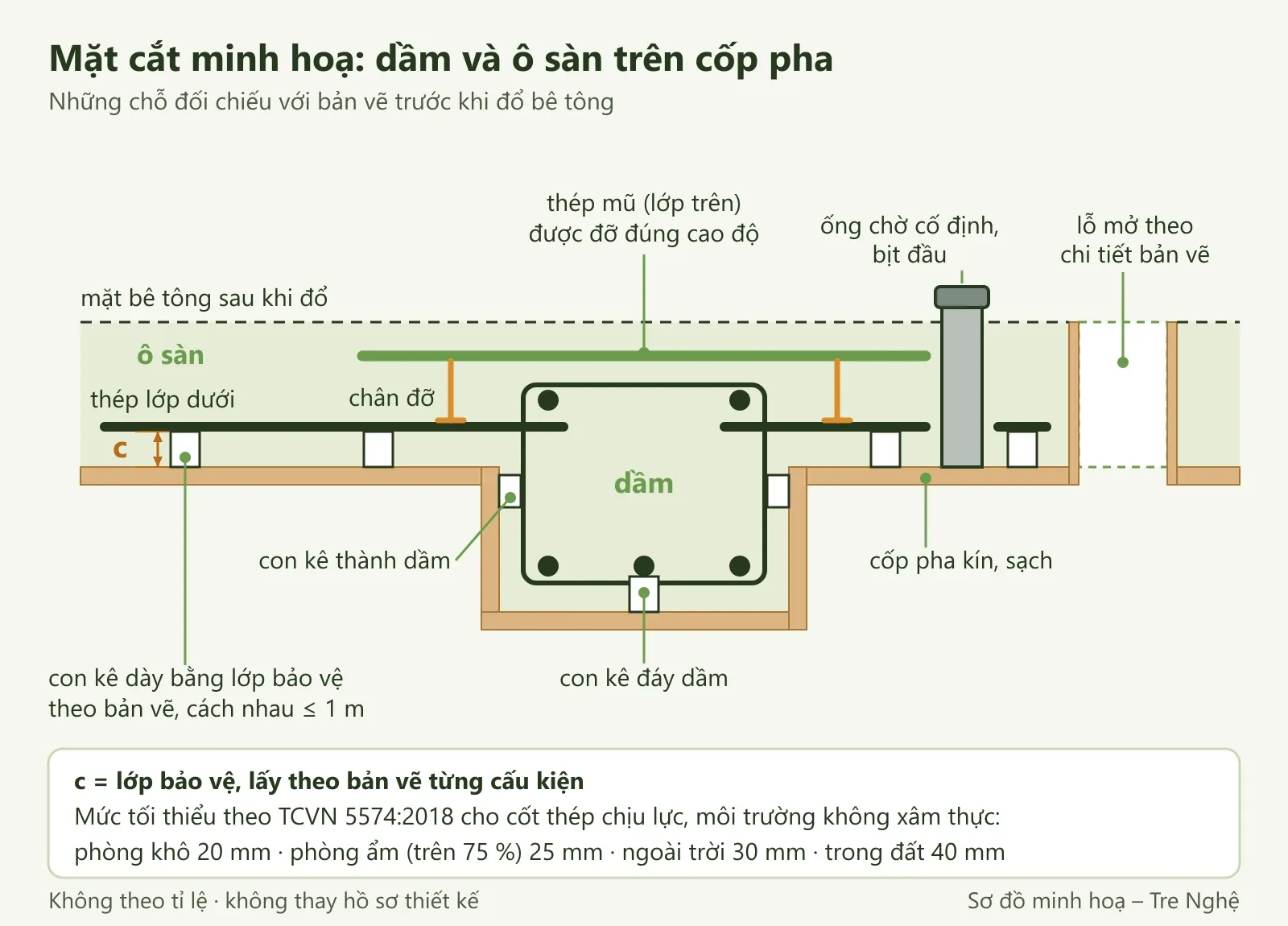

Con kê là chi tiết nhỏ nhưng có vai trò quan trọng trong việc đảm bảo tính bền vững của cốt thép và bê tông.
- Mục đích sử dụng: Con kê giúp nâng thép lên khỏi đáy cốp pha, tạo lớp bê tông phủ đều quanh thép. Nếu thiếu con kê hoặc kê sai vị trí, thép sẽ bị lộ ra ngoài, dễ bị ăn mòn và giảm tuổi thọ công trình.
- Kích thước con kê: Lớp bê tông bảo vệ tối thiểu cần đạt từ 1.5cm đến 2cm. Tre Nghệ sử dụng con kê 1.5cm cho lớp thép dưới để đảm bảo đúng tiêu chuẩn.
- Con kê cho thép mũ: Với lớp thép mũ phía trên, con kê chuyên dụng có ngàm để cố định vào lớp thép dưới, nâng thép mũ lên đúng vị trí. Ví dụ, với sàn dày 10cm, sử dụng con kê 7.5cm sẽ đảm bảo lớp bê tông phủ phía trên đạt 1.5cm.
Kiểm tra sàn ban công (ô sàn đặc biệt)
- Bố trí thép theo đặc điểm chịu lực: Sàn ban công có cách bố trí thép khác với sàn điển hình. Cạnh dài của ô sàn ban công là cạnh chịu lực chính, do đó thép phải được bố trí phía dưới để truyền lực về hai dầm câu ra.
- Đối chiếu bản vẽ thiết kế: Việc nghiệm thu cần dựa vào bản vẽ thi công để xác định đúng vị trí và cách bố trí thép. Với ô sàn điển hình, thép chịu lực chính thường nằm ở phương ngắn và được bố trí phía dưới.
3. Công tác nghiệm thu dầm
Kiểm tra chủng loại và số lượng sắt dầm
- Thương hiệu và ký hiệu thép: Tại Tre Nghệ, thép sử dụng là loại Việt Nhật, dễ nhận biết qua ký hiệu phi sắt và hình bông hoa trên thân thép. Việc xác định đúng chủng loại giúp đảm bảo chất lượng vật liệu đầu vào.
- Kích thước và số lượng: Kiểm tra đường kính thép có đúng với bản vẽ thiết kế. Ví dụ, nếu dầm yêu cầu thép D16, cần xác minh ký hiệu D16 trên thanh thép. Đồng thời, đếm số lượng thép ở lớp trên và lớp dưới, đối chiếu với bản vẽ. Một dầm ngang có thể gồm 2 cây thép lớp trên tăng cường tại gối và 2 cây lớp dưới tăng cường tại bụng dầm.
Kiểm tra lớp bảo vệ
- Lớp bảo vệ dưới: Dầm cần được kê thép bằng con kê bê tông để đảm bảo lớp bê tông phủ dưới đạt từ 1.5cm đến 2cm, tránh thép bị chạm đáy cốp pha.
- Lớp bảo vệ hai bên: Khoảng cách từ thép đến ván khuôn hai bên mặt dầm cũng phải đạt tối thiểu 1.5cm để đảm bảo bê tông bao phủ toàn bộ thanh thép, bảo vệ khỏi môi trường bên ngoài.
Kiểm tra vị trí và chiều dài nối thép dầm
- Vị trí nối thép:
- Thép lớp trên nối tại bụng dầm.
- Thép lớp dưới nối tại vị trí giao giữa dầm và cột.
- Chiều dài nối: Đoạn nối phải đạt tối thiểu 30 lần đường kính thép (30D), hoặc 40D để tăng độ an toàn. Với thép D16, đoạn nối cần dài ít nhất 48cm. Thực tế tại công trình có thể nối đến 80cm để đảm bảo chắc chắn.
- Đai tăng cường: Tại các điểm giao dầm hoặc nhịp lớn, cần bố trí đai dày hơn như A100 hoặc A50. Mật độ đai tăng cường thường chiếm 1/4 chiều dài dầm tại vị trí cần gia cố.
Kiểm tra dầm chính và dầm phụ
- Phân biệt dầm chính và dầm phụ:
- Dầm chính là dầm đi qua cột.
- Dầm phụ là dầm không đi qua cột, thường gác lên dầm chính.
- Nguyên tắc gác dầm: Dầm phụ phải được gác lên dầm chính để đảm bảo truyền lực đúng từ sàn về dầm, rồi về cột, rồi xuống móng. Nếu không tuân thủ nguyên tắc này, lực có thể truyền sai hướng, gây ảnh hưởng đến chất lượng công trình.
- Kiểm tra thực tế: Ví dụ, dầm phụ của bản thang phải gác lên dầm ngang nhà đi qua cột. Nếu dầm đều đi qua cột, cần bẻ giò gà vào trong với chiều dài từ 30D tùy theo đường kính thép.
4. Nghiệm thu hệ thống điện nước và cốp pha bao quanh
Kiểm tra hệ thống chờ điện nước

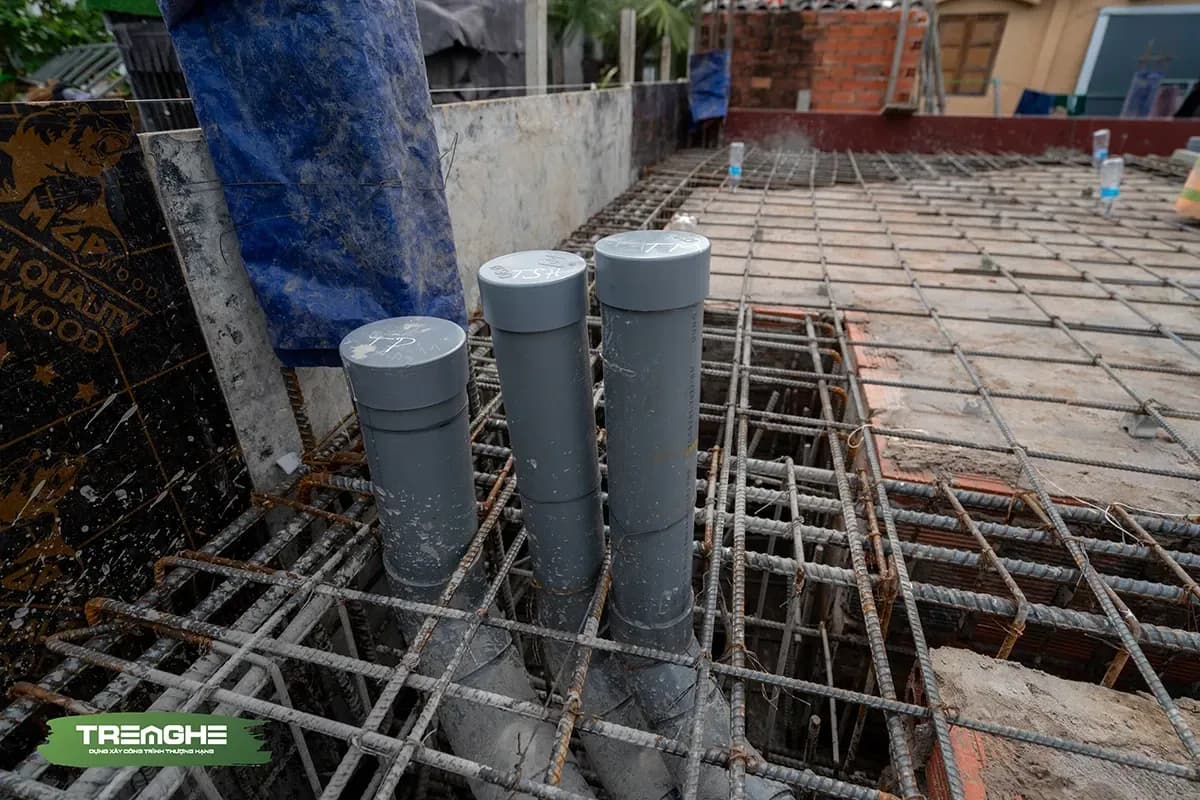

- Vị trí đặt đường chờ: Dựa trên bản vẽ thiết kế, kiểm tra các điểm chờ cho toilet, lavabo, bồn cầu, ổ cắm âm sàn và các thiết bị vệ sinh khác. Việc đặt sai vị trí có thể ảnh hưởng đến công năng sử dụng và thẩm mỹ sau này.
- Kích thước khoảng cách: Đo đạc thực tế để đảm bảo sau khi hoàn thiện, các thiết bị sẽ nằm đúng vị trí. Ví dụ:
- Đường chờ bồn cầu cần cách tường hoàn thiện từ 30–33cm. Nếu đo từ mép dầm là 43cm, trừ đi 10cm tường thì còn 33cm là đạt yêu cầu.
- Đường chờ lavabo hoặc phễu thu sàn cần cách tường khoảng 20cm sau hoàn thiện. Nếu đo từ mép dầm là 30cm, trừ đi 10cm tường thì còn 20cm, đảm bảo tính thẩm mỹ và tiện dụng.
Kiểm tra cốp pha xung quanh công trình
Cốp pha bao quanh cần được kiểm tra về độ chắc chắn, khả năng liên kết và khả năng chống thấm:
- Độ kiên cố: Kiểm tra toàn bộ hệ cốp pha bao quanh để đảm bảo không bị rung lắc, bung ván khi đổ bê tông.
- Neo cốp pha: Tại các vị trí không tiếp giáp nhà, cốp pha phải được neo ngược vào sàn với mật độ phù hợp. Thông thường, khoảng cách giữa các điểm neo là 1m, hoặc 60cm tại các vị trí chịu lực lớn.
- Che chắn tiếp giáp nhà: Tại các điểm tiếp giáp với công trình lân cận, cần che chắn bằng ván, bạt hoặc xốp để tránh bê tông tràn sang nhà hàng xóm.
- Chất lượng ván phủ phim và liên kết: Kiểm tra ván phủ phim có bị cong vênh không, mặt sàn có phẳng không. Các điểm nối giữa hai tấm ván hoặc giữa ván và cốp pha phải được dán kín để tránh mất nước bê tông qua khe hở.
5. Vệ sinh sàn sạch sẽ trước khi đổ bê tông
Đây là bước cuối cùng nhưng rất quan trọng để đảm bảo chất lượng bê tông:
- Làm sạch toàn bộ bề mặt: Bao gồm cả mặt sàn và đáy dầm, loại bỏ bụi bẩn, vụn vật liệu, dầu mỡ hoặc các tạp chất khác.
- Tránh pha tạp bê tông: Bê tông cần được đổ lên bề mặt sạch để đảm bảo độ kết dính và độ đặc chắc. Nếu có tạp chất, bê tông sẽ bị phân lớp, ảnh hưởng đến khả năng chịu lực và tuổi thọ công trình.
Việc nghiệm thu thép dầm sàn không chỉ là thủ tục kỹ thuật, mà chính là yếu tố quyết định đến độ an toàn, khả năng chịu lực và tuổi thọ của công trình. Mỗi chi tiết nhỏ, từ lớp con kê, mối buộc thép cho đến hệ thống điện nước chờ, đều cần được kiểm tra nghiêm ngặt để đảm bảo chất lượng sau khi bê tông được đổ.
