Kỹ thuật thi công cốp pha dầm sàn: Quy trình & điểm cần lưu ý
Trong các công trình dân dụng, đặc biệt là nhà phố hay dự án quy mô vừa, thi công cốp pha là bước quan trọng giúp định hình kết cấu bê tông và ảnh hưởng trực tiếp đến chất lượng hoàn thiện. Tại Tre Nghệ, chúng tôi luôn đặt sự chính xác và an toàn lên hàng đầu để mang lại công trình bền vững và thẩm mỹ. Trong bài viết dưới đây, Tre Nghệ sẽ cung cấp nội dung chi tiết cùng những lưu ý kỹ thuật quan trọng để thi công cốp pha mà bạn có thể tham khảo.
1. Cốp pha là gì và vai trò trong kết cấu

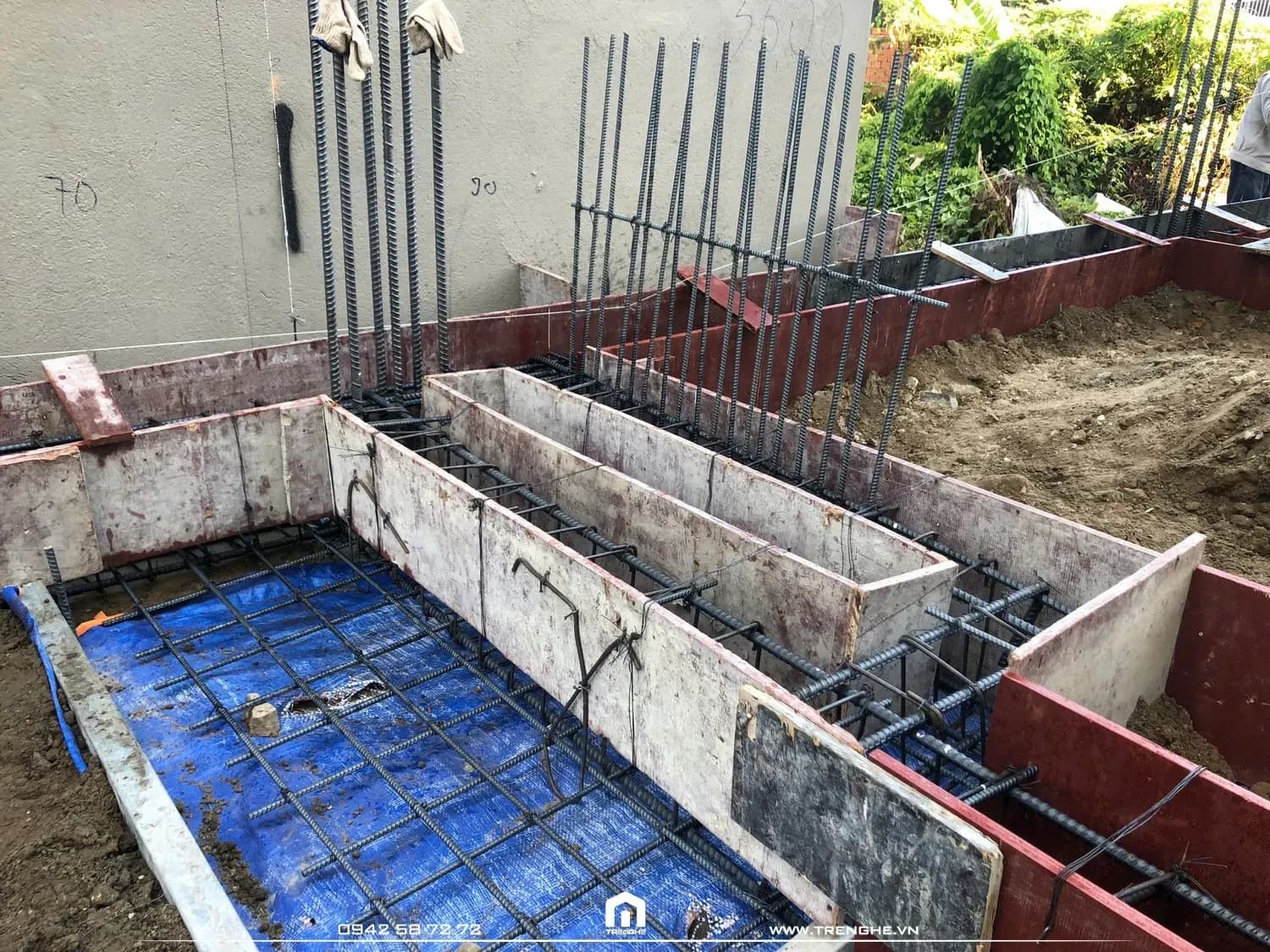

Trong xây dựng, cốp pha là hạng mục thi công quan trọng giúp định hình bê tông trước khi đông kết. Đây là hệ thống ván khuôn tạm thời, được lắp dựng để tạo hình cho các cấu kiện như dầm, sàn, cột,… đặc biệt quan trọng trong thi công phần kết cấu chịu lực của công trình.
Riêng với dầm sàn, cốp pha đóng vai trò then chốt trong việc:
- Định hình kích thước chính xác: Cốp pha giúp đảm bảo dầm và sàn được thi công đúng kích thước thiết kế, không bị sai lệch, ảnh hưởng đến kết cấu tổng thể.
- Tạo mặt sàn phẳng, thẩm mỹ: Một hệ cốp pha được lắp dựng đúng kỹ thuật sẽ cho ra mặt sàn mịn, đều, hạn chế tối đa tình trạng rỗ hoặc lồi lõm sau khi tháo khuôn.
- Giữ ổn định cốt thép: Trong quá trình đổ bê tông, cốp pha giúp giữ cho hệ thống cốt thép không bị xê dịch, đảm bảo khả năng chịu lực đúng như thiết kế ban đầu.
- Hỗ trợ kiểm soát chất lượng bê tông: Cốp pha kín khít giúp bê tông không bị rò rỉ nước, đảm bảo độ đặc chắc và độ bám dính tốt giữa các lớp kết cấu.
2. Biện pháp chống đỡ cốp pha hiệu quả
Một hệ cốp pha tốt không thể thiếu biện pháp chống đỡ phù hợp. Tại Tre Nghệ, Các Kiến trúc sư ưu tiên sử dụng cây chống tăng thay cho giàn giáo truyền thống để nâng đỡ cốp pha dầm sàn, đặc biệt trong các công trình nhà phố có yêu cầu cao về độ chính xác và an toàn.
Lý do lựa chọn cây chống tăng:

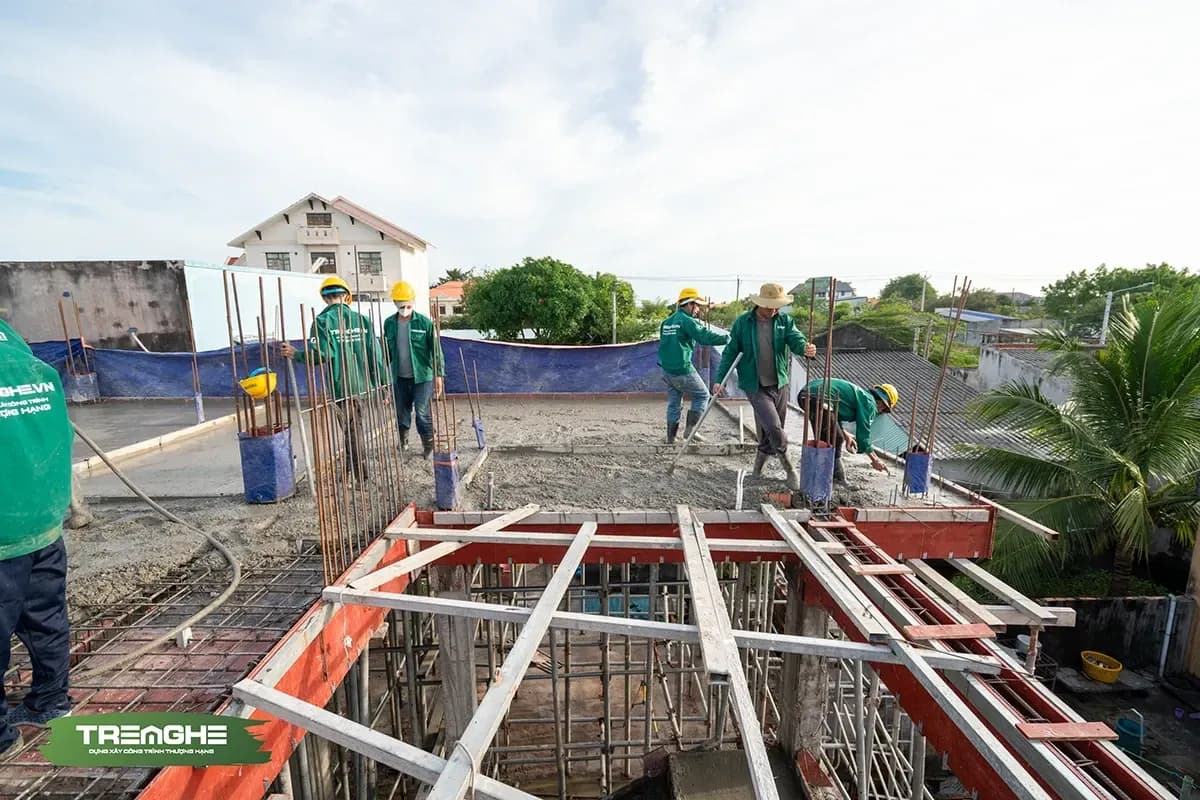

- Tăng mật độ chống đỡ: Giàn giáo truyền thống có khoảng cách cố định (1.2m x 1.7m), trong khi cây chống tăng cho phép bố trí dày hơn — cứ mỗi 60cm theo cả phương ngang và phương dọc đều có một điểm chống. Điều này giúp nâng đỡ cốp pha đều và chắc chắn hơn.
- Hạn chế cong võng sàn: Mật độ chống dày giúp giữ ổn định mặt sàn, tránh hiện tượng võng hoặc lún sau khi đổ bê tông, đặc biệt ở các nhịp dài.
- Ngăn ngừa rủi ro sập sàn: Việc chống đỡ chắc chắn bằng cây chống tăng giúp loại bỏ nguy cơ sập sàn trong quá trình thi công — một trong những nguyên nhân gây tai nạn nghiêm trọng tại công trường.

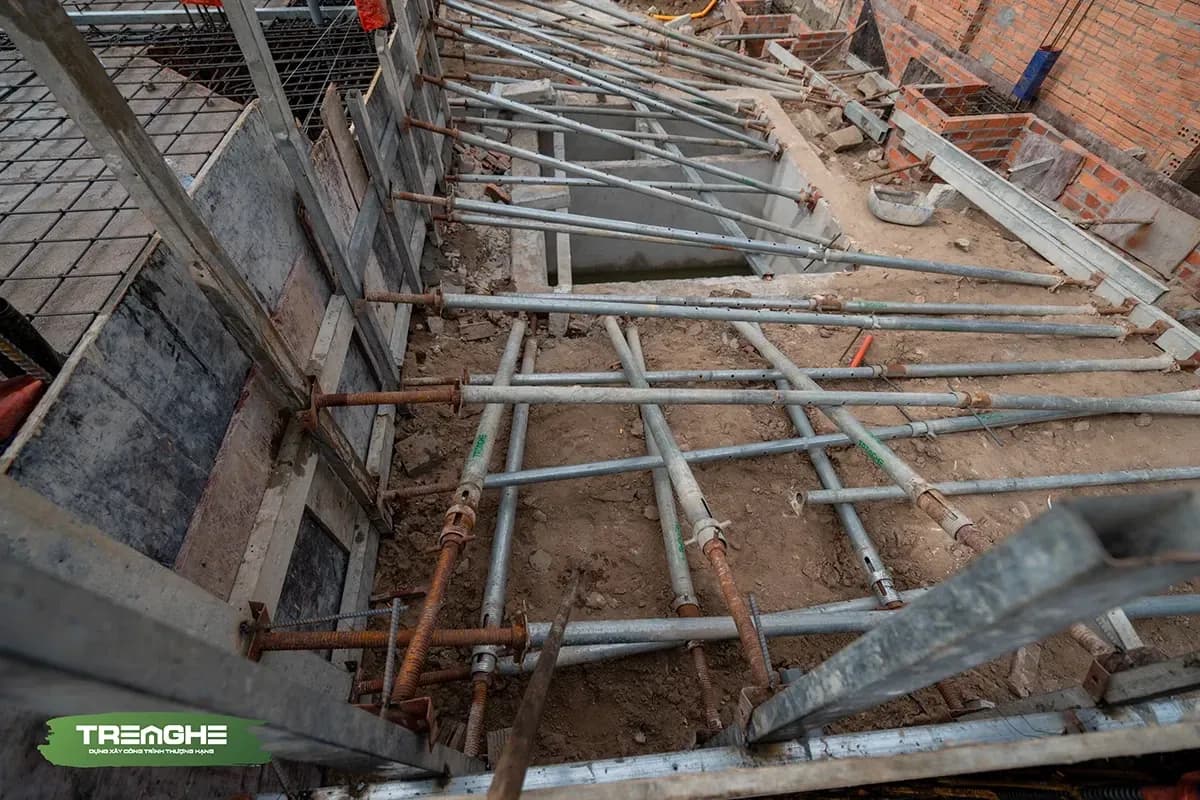

- Kết hợp xà gồ thông minh: Cây chống tăng được kết hợp với hệ xà gồ bố trí cách nhau 60cm, tạo thành hệ thống đỡ ván phủ phim phía trên. Điều này không chỉ đảm bảo độ phẳng cho mặt sàn mà còn giúp thi công nhanh chóng và hiệu quả hơn.
Việc lựa chọn đúng biện pháp chống đỡ không chỉ giúp thi công cốp pha an toàn mà còn nâng cao chất lượng toàn bộ kết cấu bê tông sau này.
3. Cấu tạo hệ thống cốp pha dầm sàn chuẩn kỹ thuật
Một hệ thống cốp pha dầm sàn đạt chuẩn kỹ thuật cần đảm bảo độ chắc chắn, tính chính xác và khả năng thi công thuận tiện. Việc thi công cốp pha được Kiến trúc sư Tre Nghệ thực hiện theo cấu tạo rõ ràng, giúp định hình kết cấu bê tông đúng thiết kế và nâng cao chất lượng hoàn thiện. Cụ thể:

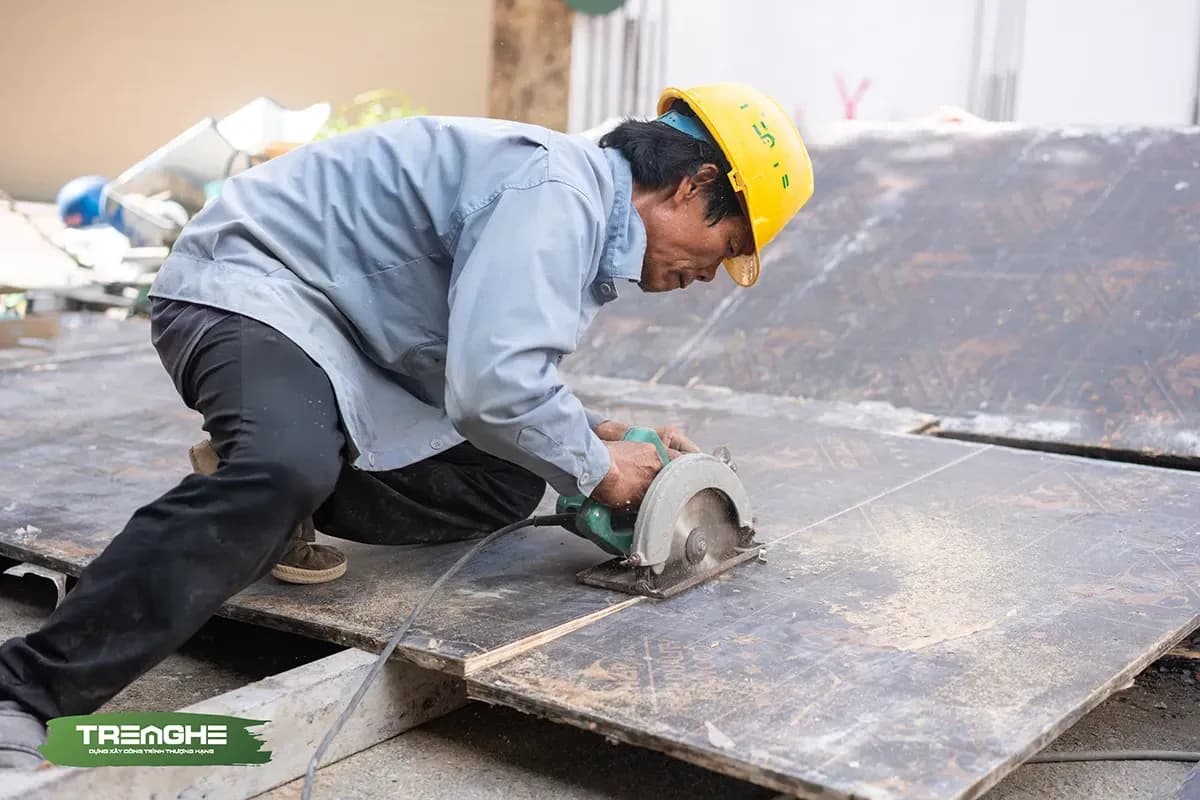

- Ván phủ phim được sử dụng để đóng mặt sàn. Loại ván này có bề mặt mịn, giúp tạo ra mặt sàn phẳng và dễ thi công tại các góc cạnh, đặc biệt là các góc vuông 90 độ. Việc sử dụng ván phủ phim còn giúp hạn chế mất nước trong quá trình đổ bê tông, đảm bảo độ đặc chắc cho kết cấu.
- Hệ chống tăng và xà gồ đóng vai trò là khung nâng đỡ toàn bộ hệ cốp pha và lớp bê tông phía trên. Các cây chống tăng được bố trí với mật độ 60cm theo cả phương ngang và phương dọc, kết hợp với xà gồ cũng được đặt cách nhau 60cm để đỡ ván phủ phim phía trên.
- Kích thước cốp pha dầm được tính toán cẩn thận để đảm bảo đúng chiều cao thiết kế sau khi đổ bê tông. Ví dụ, với một dầm có chiều cao 350mm, cốp pha sẽ được đóng cao 250mm, chừa lại 100mm cho chiều dày của sàn phía trên. Cách làm này giúp đảm bảo tổng chiều cao dầm sàn đúng với bản vẽ kỹ thuật.
4. Quy trình thi công cốp pha dầm sàn chi tiết
Thi công cốp pha dầm chính và dầm phụ
- Dầm chính, thường là các dầm đi qua cột, được thi công trước để làm nền cho các dầm phụ.
- Dầm phụ được gác lên trên dầm chính, đảm bảo liên kết đúng kỹ thuật.
- Trong quá trình đóng cốp pha, thợ thi công sẽ tính toán chiều cao hợp lý để đảm bảo kích thước tổng thể sau khi đổ bê tông đúng với bản vẽ. Ví dụ, cốp pha cao 250mm cho dầm 350mm, phần còn lại là chiều dày sàn.
Lắp dựng hệ chống đỡ

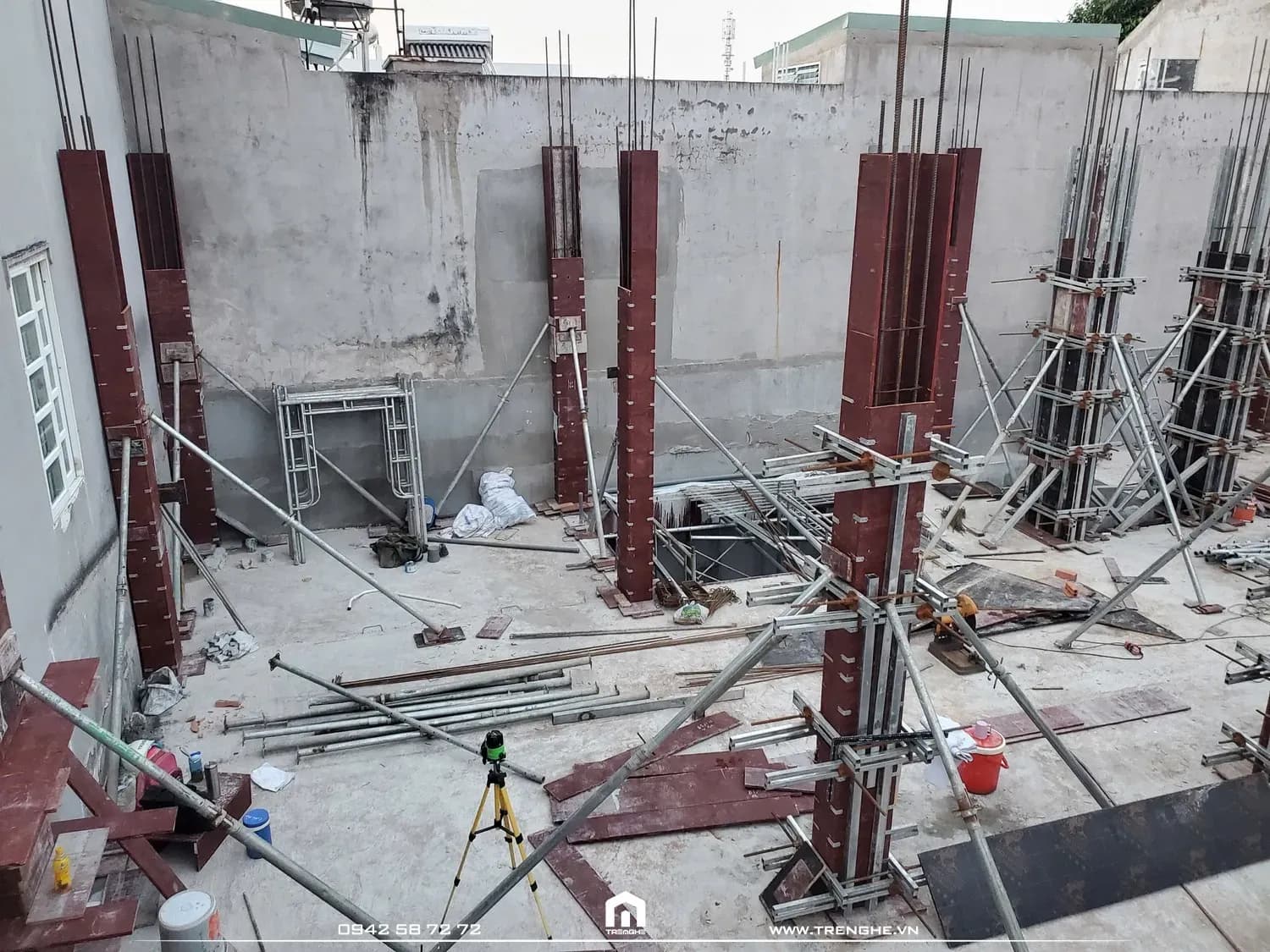

- Đội ngũ thi công tiến hành lắp dựng hệ thống cây chống tăng với mật độ 60cm theo cả phương ngang và phương dọc của công trình.
- Sau đó, các cây xà gồ được gác lên trên, cũng theo mật độ 60cm, tạo mặt bằng ổn định để đỡ ván phủ phim.
Đóng ván phủ phim mặt sàn
- Sau khi hệ cốp pha dầm được cố định, ván phủ phim sẽ được đóng lên mặt thành dầm để tạo mặt phẳng.
- Việc sử dụng ván phủ phim giúp đảm bảo mặt sàn sau khi đổ bê tông đạt độ phẳng cao và đúng kích thước thiết kế.
5. Kiểm tra và lưu ý quan trọng khi thi công cốp pha
Trong thi công cốp pha dầm sàn, việc kiểm tra kỹ lưỡng từng chi tiết trước khi chuyển sang các bước tiếp theo là yếu tố bắt buộc để đảm bảo chất lượng kết cấu và độ an toàn của công trình. Dưới đây là những điểm cần lưu ý và kiểm tra cụ thể:
Kiểm tra mật độ chống đỡ
Trước khi đóng ván khuôn, cần kiểm tra mật độ cây chống tăng và xà gồ. Mỗi điểm chống phải được bố trí cách nhau 60-80cm theo cả phương ngang và phương dọc. Mật độ này giúp hệ cốp pha ổn định, tránh tình trạng cong võng mặt sàn trong quá trình đổ bê tông.
Kiểm tra độ phẳng và góc vuông
Mặt sàn cốp pha cần được kiểm tra độ phẳng bằng mắt thường kết hợp với máy laser. Các góc 90 độ tại vị trí giao nhau giữa dầm và sàn cũng phải được kiểm tra kỹ để đảm bảo đúng thiết kế, tránh sai lệch khi tháo khuôn.
Kiểm tra kích thước cốp pha dầm
Chiều ngang và chiều cao của cốp pha dầm cần được đo đạc lại trước khi cố định. Ví dụ, với dầm có chiều cao thiết kế là 350mm, cốp pha sẽ được đóng cao 250mm, chừa lại 100mm cho chiều dày sàn phía trên. Việc kiểm tra này giúp đảm bảo tổng chiều cao dầm sàn sau khi đổ bê tông đúng với bản vẽ.
Lưu ý sau khi hoàn tất cốp pha, lắp dựng cốt thép dầm
- Sau khi cốp pha được lắp dựng hoàn chỉnh, công tác lắp dựng cốt thép sẽ được triển khai. Một số điểm cần chú ý:
- Tại các vị trí gối đầu cột, cần tăng cường thép để nâng cao khả năng chịu lực cắt. Đai thép tại đoạn giữa thường bố trí A200, còn tại gối nên tăng cường lên A150.
- Tất cả các đai thép phải được buộc đầy đủ, đúng số lượng và đúng vị trí. Không được bỏ sót bất kỳ đai nào, đặc biệt tại các điểm neo với thép chủ.
- Trước khi buộc đai, cần đo và đánh dấu chính xác bằng bút xóa lên thanh thép để người thi công dễ dàng buộc đúng khoảng cách theo bản vẽ.
Thi công cốp pha không chỉ là thao tác kỹ thuật mà còn là nghệ thuật định hình cho sự vững chắc của một công trình. Từng cây chống, từng tấm ván phủ phim, từng góc vuông được kiểm tra kỹ lưỡng, tất cả đều là minh chứng cho sự tỉ mỉ và cam kết chất lượng trong từng bước thi công. Khi cốp pha được thực hiện đúng quy trình, nó không chỉ nâng đỡ bê tông mà còn nâng đỡ niềm tin của gia chủ vào một ngôi nhà bền vững theo thời gian.
