Chi tiết quy trình thiết kế và thi công móng cọc đảm bảo chất lượng
Nếu bạn đang chuẩn bị xây nhà và muốn đảm bảo phần móng thật vững chắc, đặc biệt khi nền đất không lý tưởng, thì móng cọc chính là lựa chọn đáng cân nhắc. Trong bài viết này, Tre Nghệ sẽ cùng bạn đi qua từng bước trong quy trình thiết kế và thi công móng cọc, từ bản vẽ kỹ thuật đến thực tế thi công ngoài công trường. Hy vọng bạn sẽ có cái nhìn rõ ràng hơn và nắm được những lưu ý quan trọng để xây dựng một ngôi nhà bền vững, an toàn và đúng chuẩn kỹ thuật.
1. Móng cọc là gì và có vai trò thế nào trong xây dựng?

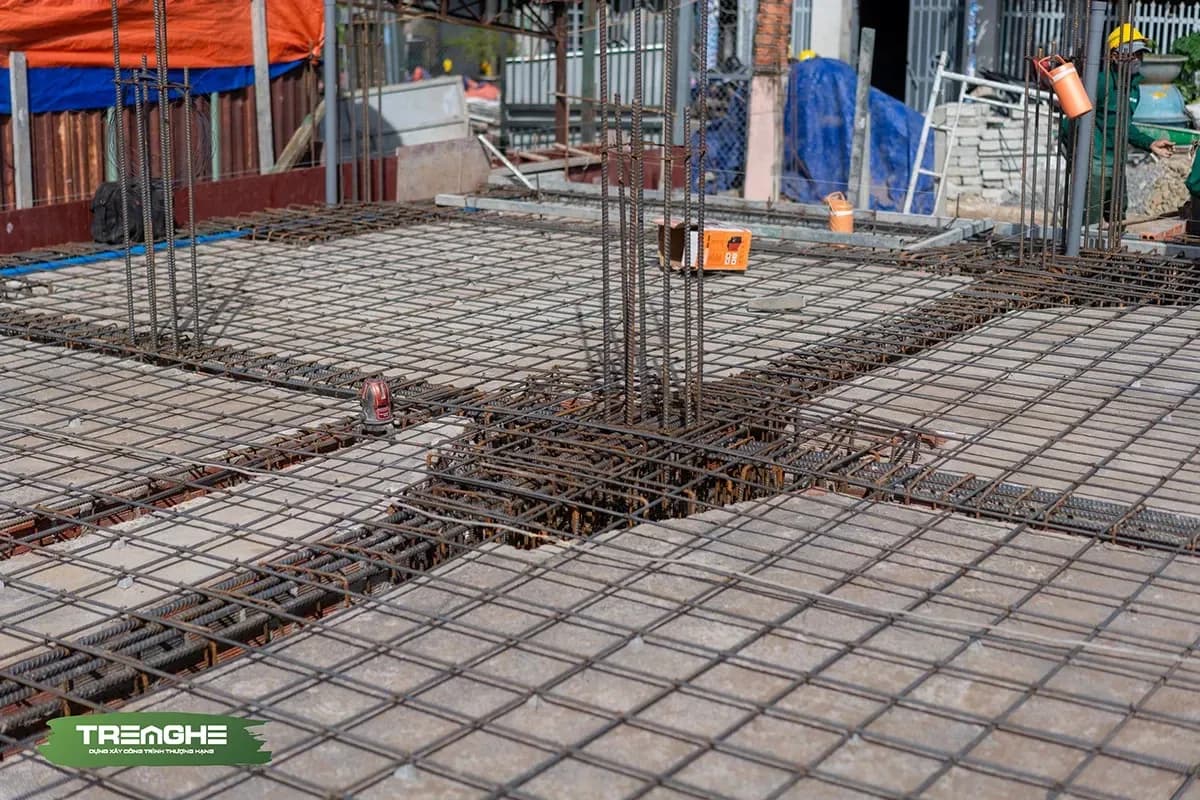

Móng cọc là một loại móng sâu được sử dụng phổ biến trong xây dựng, đặc biệt khi công trình nằm trên nền đất yếu hoặc có địa chất không ổn định. Khác với các loại móng nông như móng đơn hay móng băng, móng cọc hoạt động bằng cách truyền tải trọng của công trình xuống các lớp đất sâu hơn, nơi có khả năng chịu lực tốt hơn.
Một hệ móng cọc thường bao gồm các cọc bê tông cốt thép được đóng hoặc khoan sâu xuống đất, kết nối với phần đài móng phía trên để phân phối lực đều. Cấu tạo này giúp công trình tránh hiện tượng lún không đều, tăng độ ổn định, và chịu được tải trọng lớn từ các tầng phía trên. Ngoài ra, móng cọc còn có vai trò quan trọng trong xây dựng như:
- Đảm bảo độ vững chắc: Móng cọc giúp công trình đứng vững trên nền đất yếu, tránh lún nghiêng hoặc nứt vỡ kết cấu.
- Chống chịu thời tiết và địa chất: Có khả năng chống lại các yếu tố tự nhiên như mưa lớn, động đất, hoặc sự thay đổi địa chất theo thời gian.
- Phù hợp với công trình quy mô lớn: Từ nhà cao tầng, cầu đường đến các công trình ven biển, móng cọc là lựa chọn tối ưu để đảm bảo tuổi thọ và an toàn.
2. Quy trình thiết kế móng cọc chuẩn kỹ thuật
Thiết kế móng cọc không chỉ là việc tính toán đơn thuần, mà là cả một quy trình kỹ thuật nghiêm ngặt, đòi hỏi sự chính xác cao ở từng bước. Tại Tre Nghệ mọi công trình đều được thực hiện theo đúng tiêu chuẩn kỹ thuật để đảm bảo an toàn và độ bền tối ưu.
Tính toán sơ bộ tải trọng và tiết diện cấu kiện
Đầu tiên, đội ngũ kỹ sư tiến hành ước lượng tải trọng mà công trình sẽ tạo ra. Với ngôi nhà có chiều ngang 4,75m và chiều sâu hơn 19m, tải trọng dự kiến dao động từ 1 đến 1,2 tấn/m² sàn. Vật liệu được sử dụng gồm bê tông B20 (mác 250), thép A1 cho cốt đai và thép A2 cho trụ chính.
Mô hình hóa và kiểm tra bằng phần mềm ETABS
Sau khi có số liệu sơ bộ, công trình được mô phỏng bằng phần mềm ETABS để kiểm tra độ chính xác của các tính toán. Tiêu chuẩn áp dụng là TCVN 5574. Kết quả cho thấy các thông số đều đạt yêu cầu kỹ thuật.
Tính toán móng cọc bằng phần mềm SAFE
Tiếp theo, nội lực tại chân cột được xuất sang phần mềm SAFE để tính toán phản lực đầu cọc. Thiết kế yêu cầu mỗi cọc chịu tải tối đa 40 tấn, và kết quả cho thấy tất cả cọc đều nằm trong giới hạn an toàn. Tổng thể công trình sử dụng 12 đài móng và 20 tim cọc, với cách bố trí hợp lý: 2 đài đầu và cuối dùng 1 tim cọc, 8 đài giữa dùng 2 tim cọc mỗi đài.
3. Quy trình thi công móng cọc thực tế
Sau khi hoàn tất giai đoạn thiết kế kỹ lưỡng, việc thi công móng cọc ngoài công trường là bước tiếp theo không kém phần quan trọng. Quá trình này đòi hỏi sự chính xác cao, giám sát chặt chẽ và khả năng xử lý linh hoạt các tình huống phát sinh. Tại công trình nhà anh Quân trên đường Nguyễn Thanh Đằng (TP. Bà Rịa), Tre Nghệ đã triển khai thi công móng cọc theo đúng quy trình kỹ thuật, đảm bảo chất lượng và độ an toàn tuyệt đối.
Giai đoạn ép cọc
Công đoạn ép cọc được thực hiện trong vòng một tuần. Trong quá trình thi công, không phải lúc nào mọi thứ cũng diễn ra hoàn hảo. Tại công trình này, hai đài móng ở trục A của nhịp 1 và 2 gặp phải tình huống không đạt được độ sâu ép cọc như thiết kế, chỉ ép được khoảng 4.5 mét, trong khi các tim cọc khác đạt từ 8 đến 11 mét.
Để đảm bảo sự ổn định và an toàn lâu dài cho công trình, Tre Nghệ đã đưa ra giải pháp kỹ thuật: Ép bổ sung thêm một tim cọc cho mỗi đài móng bị ảnh hưởng. Đây là cách xử lý kịp thời, giúp tăng khả năng chịu lực và tránh rủi ro về sau.

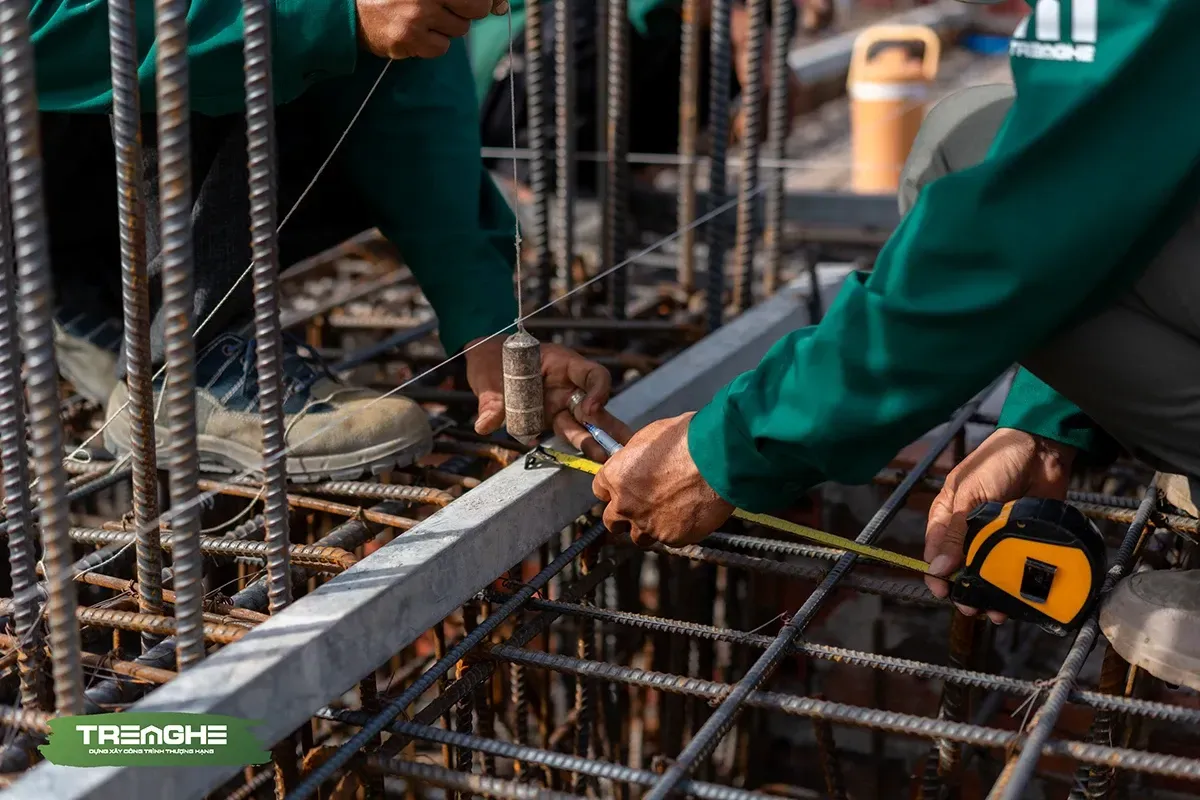

Giai đoạn thi công cốt thép móng
Giai đoạn này thường kéo dài khoảng hai tuần và đóng vai trò cực kỳ quan trọng trong việc đảm bảo khả năng chịu lực của toàn bộ hệ móng. Các hạng mục được thực hiện bao gồm:

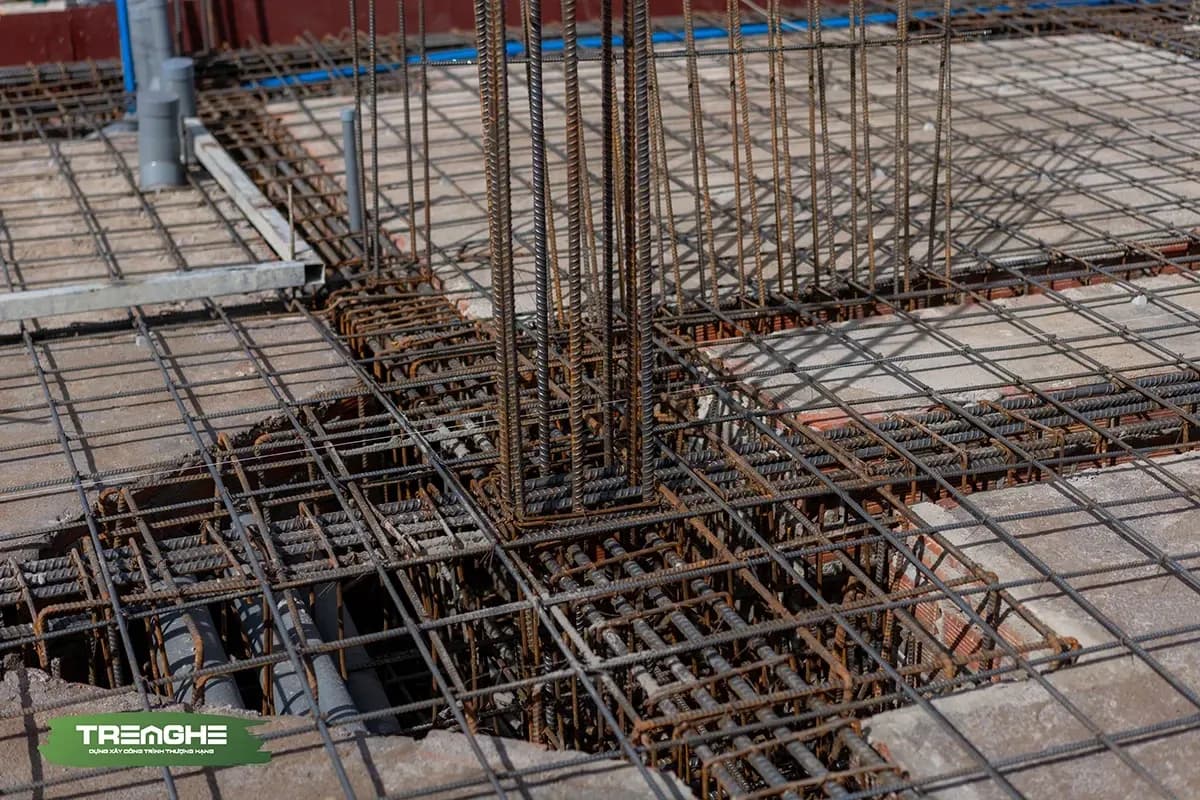

- Khoảng cách giữa các tim cọc: Với đài móng có hai tim cọc, khoảng cách tối thiểu phải đạt 3D (gấp 3 lần đường kính cọc). Ví dụ, với cọc D300 thì khoảng cách cần đạt là 90cm. Khoảng cách này giúp tránh hiện tượng trùng ứng suất, giữ nguyên lớp đất giữa hai cọc và duy trì lực bó đất, yếu tố then chốt để tăng sức chịu tải.

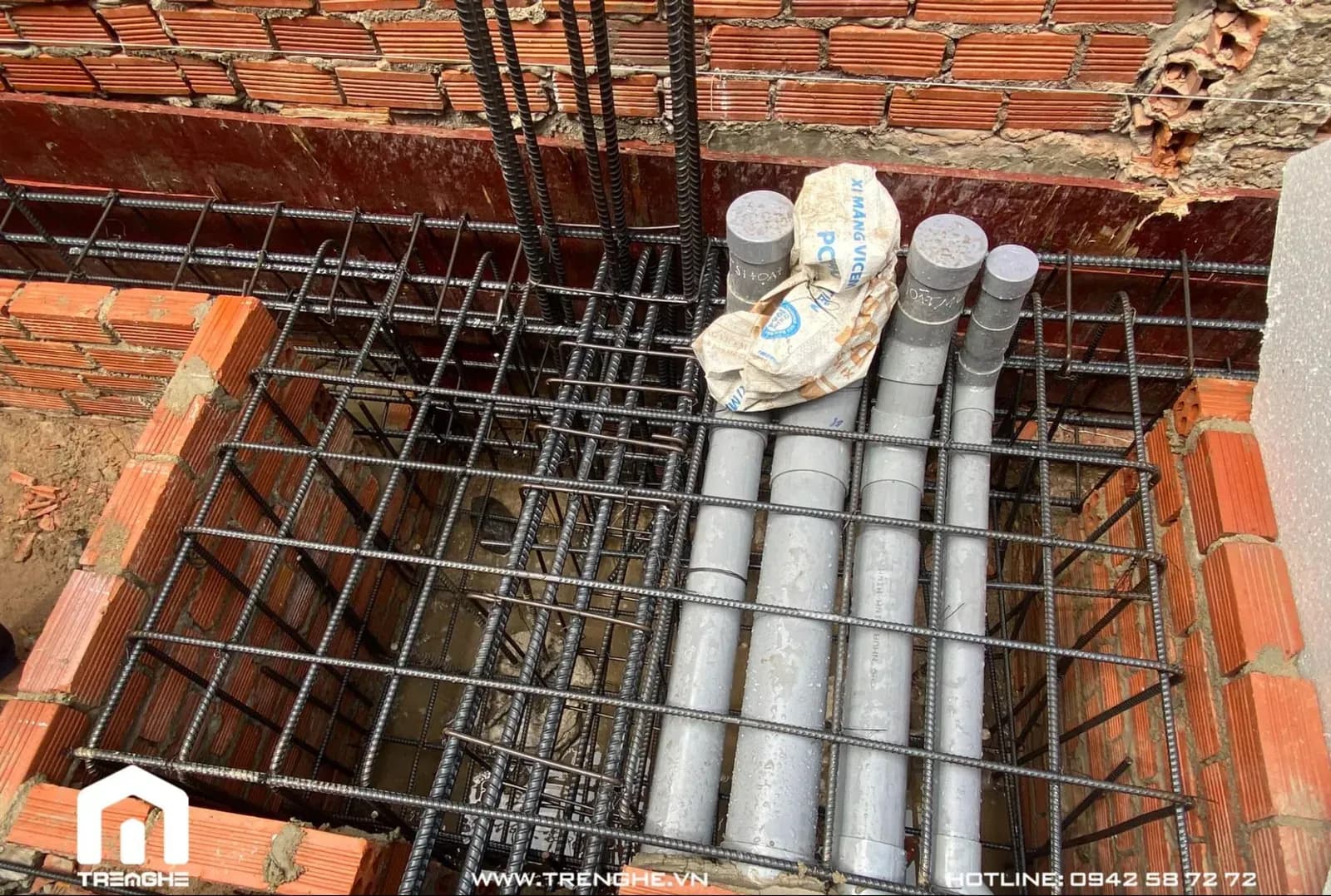

- Ngậm đầu cọc và thép neo: Đầu cọc cần ngậm vào đài móng ít nhất 10cm. Thép neo phải đạt chiều dài tối thiểu 30D (với phi 16 là khoảng 50cm neo vào đài và 70 – 80cm neo xuống dưới). Tre Nghệ sử dụng 4 cây thép phi 16 cho mỗi đầu cọc để đảm bảo liên kết chắc chắn.
- Đổ bê tông bù đầu cọc: Với loại cọc ly tâm, sau khi cắt đầu cọc, cần đổ thêm lớp bê tông bù để đảm bảo đoạn neo được hoàn thiện đúng kỹ thuật.
- Tiết diện đài móng: Đài móng cần có kích thước tối thiểu là 1m x 1.5m để bao phủ toàn bộ cọc. Tại công trình thực tế, đài móng được thi công với kích thước 1.07m x 1.9m, đảm bảo vượt chuẩn và tăng độ an toàn.
- Lớp sắt đan trong đài: Lớp chịu lực được đan theo ô lưới A150, lớp cấu tạo đan A200. Đặc biệt, với móng cọc, cạnh dài phía dưới là lớp chịu lực chính, khác với móng băng, nơi cạnh ngắn thường chịu lực.
- Thép dầm móng:
- Dầm ngang: Là phần chịu lực chính do công trình sử dụng móng lệch tâm. Bố trí 6 cây phi 18 ở trên và 4 cây phi 18 ở dưới, tiết diện 300x700mm.
- Đai chống phình: Hai cây thép nhỏ không chịu lực nhưng có vai trò giữ hình dạng dầm, được cố định bằng đai C.
- Dầm dọc: Ít chịu lực hơn, bố trí 3 cây phi 18 ở trên và 3 cây phi 18 ở dưới, tiết diện 300x600mm.
Giai đoạn đổ bê tông
Sau khi hoàn tất thi công cốt thép và nghiệm thu kỹ lưỡng, công trình bước vào giai đoạn đổ bê tông. Tại nhà anh Quân, thời điểm đổ bê tông được lên kế hoạch vào khoảng 3 giờ chiều, vì đây là thời điểm lý tưởng để đảm bảo độ kết dính và kiểm soát nhiệt độ trong quá trình đông kết.

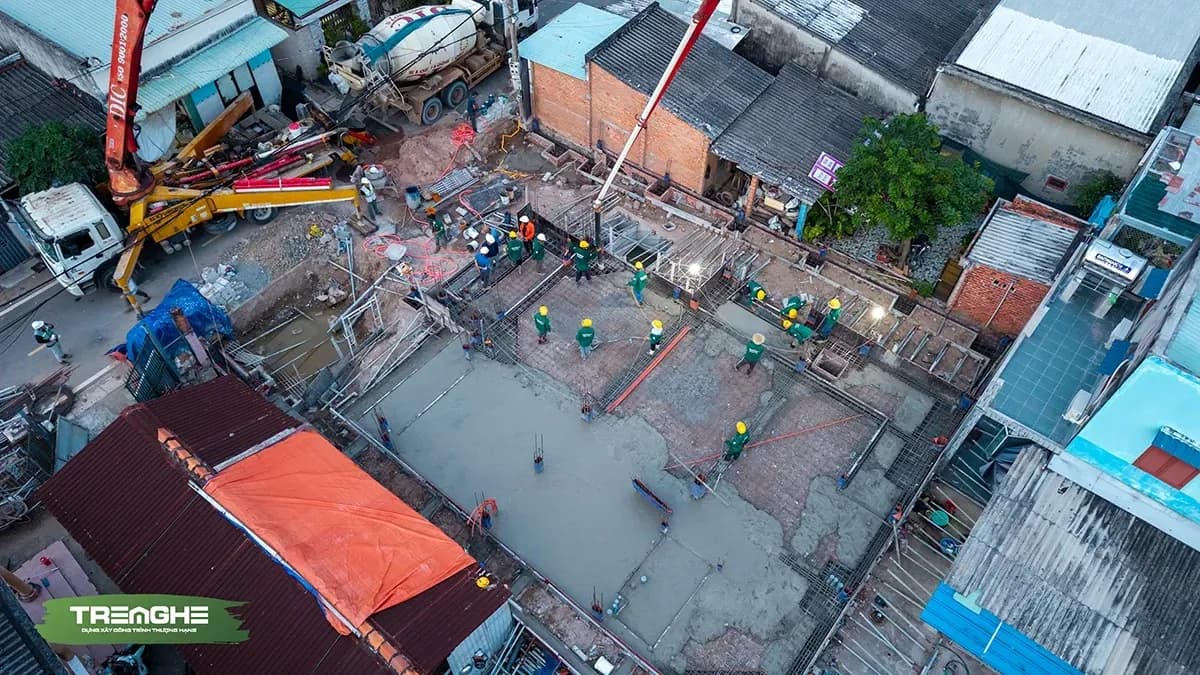

Tre Nghệ tiến hành đổ bê tông sau khi hoàn thiện phần cốt thép móng
4. Những lưu ý quan trọng trong quy trình thiết kế và thi công móng cọc
Thi công móng cọc là một trong những giai đoạn nền tảng, ảnh hưởng trực tiếp đến độ bền vững và an toàn của toàn bộ công trình. Vì vậy, Tre Nghệ luôn đặt ra những nguyên tắc nghiêm ngặt, không chỉ để đảm bảo kỹ thuật mà còn để tối ưu chi phí và hiệu quả sử dụng vật liệu.
- Tính toán kỹ lưỡng từng chi tiết kết cấu
Dù là một đoạn thép nhỏ hay một lớp bê tông mỏng, tất cả đều phải được tính toán cẩn thận theo các tiêu chuẩn xây dựng hiện hành của Việt Nam hoặc quốc tế. Việc này giúp đảm bảo rằng mọi thành phần trong móng đều có vai trò rõ ràng, không thừa thãi, không thiếu sót — từ đó tránh lãng phí và tăng độ tin cậy cho công trình.
- Vật liệu sử dụng phải “đúng và đủ”
Không phải cứ dùng nhiều thép hay đổ thật nhiều bê tông là sẽ tốt. Ngược lại, việc sử dụng vật liệu quá mức có thể gây ra lãng phí, tăng tải trọng không cần thiết và thậm chí ảnh hưởng đến kết cấu tổng thể. Quan điểm của Kiến Trúc Tre Nghệ là: sử dụng đúng loại, đúng vị trí và đúng khối lượng mới là cách làm khoa học và bền vững.
- Khoảng cách giữa các tim cọc phải đạt chuẩn
Khoảng cách tối thiểu giữa các tim cọc phải đạt 3D (gấp 3 lần đường kính cọc). Ví dụ, nếu dùng cọc D300 thì khoảng cách cần đạt là 90cm. Khoảng cách này giúp tránh hiện tượng trùng ứng suất giữa các cọc, bảo vệ lớp đất giữa cọc và duy trì lực bó đất — yếu tố quan trọng giúp cọc phát huy tối đa khả năng chịu tải.
- Tuân thủ quy định về ngậm đầu cọc và neo thép
Đầu cọc cần ngậm vào đài móng ít nhất 10cm để đảm bảo liên kết chắc chắn giữa cọc và đài. Thép neo đầu cọc phải có chiều dài tối thiểu 30D (với thép phi 16 là khoảng 48cm), đảm bảo truyền lực hiệu quả từ đài móng xuống cọc. Đây là những thông số kỹ thuật bắt buộc, không thể tùy tiện thay đổi nếu muốn đảm bảo độ an toàn lâu dài.
- Linh hoạt xử lý tình huống thực tế
Trong quá trình thi công, có thể phát sinh những vấn đề ngoài dự kiến như cọc không đạt độ sâu thiết kế, địa chất thay đổi, hoặc tải trọng phát sinh thêm. Tre Nghệ luôn sẵn sàng điều chỉnh phương án thi công, ví dụ như ép thêm cọc, thay đổi vị trí đài móng hoặc gia cố thêm thép để đảm bảo công trình vẫn đạt chuẩn kỹ thuật và an toàn tuyệt đối.
Thiết kế và thi công móng cọc là một hành trình đòi hỏi sự chính xác tuyệt đối, sự am hiểu sâu sắc về kết cấu và khả năng xử lý linh hoạt trong thực tế. Từng cây thép, từng lớp bê tông, từng khoảng cách giữa các tim cọc đều mang một vai trò kỹ thuật rõ ràng, không phải là sự ngẫu nhiên hay cảm tính. Chính nhờ việc tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật và tiêu chuẩn xây dựng, Tre Nghệ đã và đang kiến tạo nên những công trình vững chãi, an toàn và trường tồn theo thời gian.
