Chi tiết kiểm tra và nghiệm thu móng cọc ly tâm nhà phố chuẩn kỹ thuật
Trong xây dựng nhà phố, đặc biệt ở những khu vực có nền đất yếu hoặc địa chất phức tạp, việc lựa chọn giải pháp móng phù hợp là yếu tố sống còn để đảm bảo độ bền và sự an toàn cho công trình. Một trong những phương án được áp dụng rộng rãi hiện nay là móng cọc ly tâm, loại móng sâu có khả năng chịu tải lớn và thích ứng tốt với nhiều điều kiện địa chất.
Tuy nhiên, để móng cọc ly tâm phát huy tối đa hiệu quả, quá trình kiểm tra và nghiệm thu móng cọc cần được thực hiện một cách tỉ mỉ, chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Tre Nghệ sẽ cùng bạn đi qua từng bước trong quy trình này, giúp bạn hiểu rõ và tự tin giám sát phần móng của ngôi nhà mình.
1. Móng cọc ly tâm là gì?

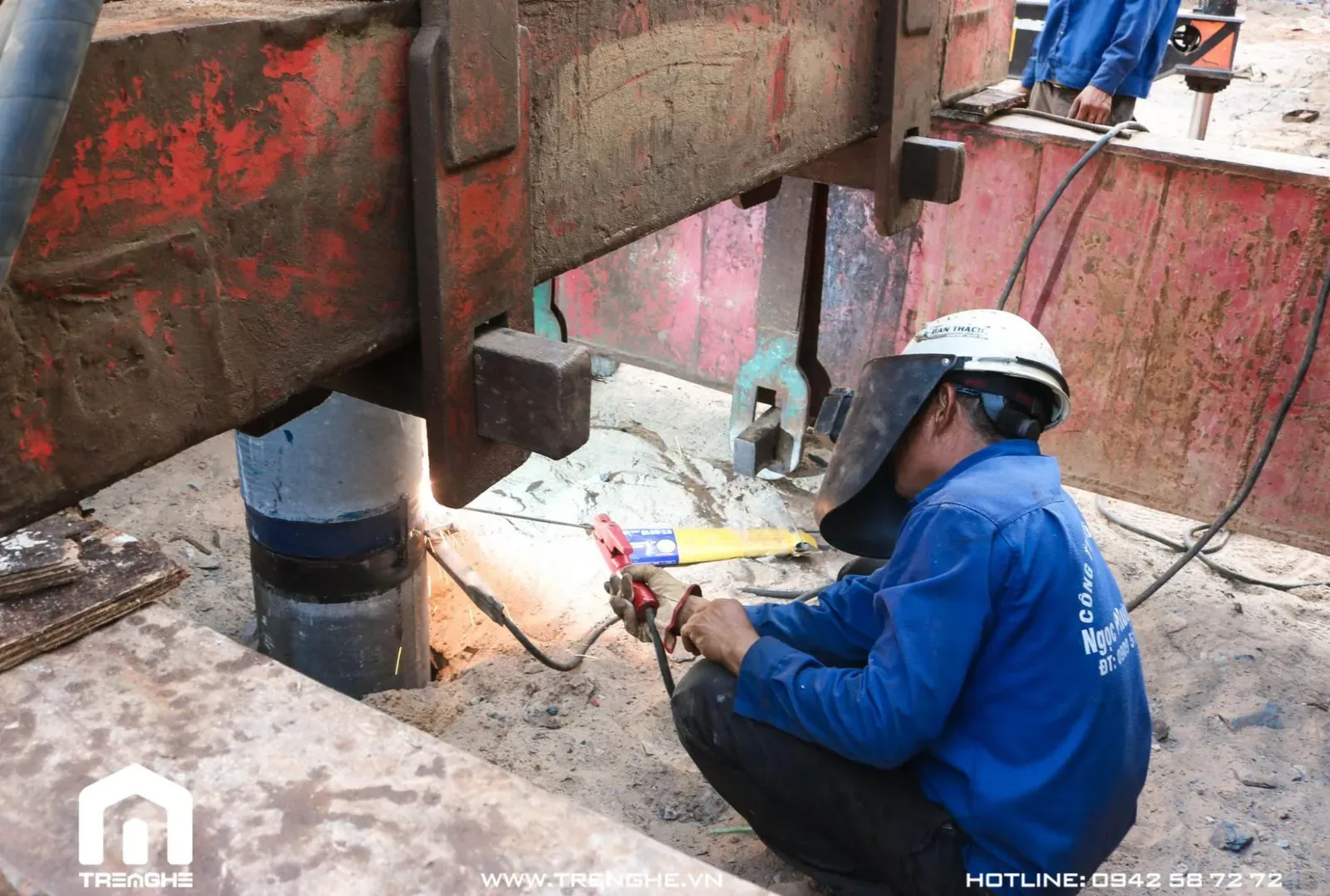

Cọc ly tâm là loại cọc bê tông được sản xuất bằng phương pháp quay ly tâm ở tốc độ cao, giúp tạo ra kết cấu bê tông đặc chắc, đồng đều và có khả năng chịu lực vượt trội. Cọc thường có dạng hình tròn, bên trong rỗng, tạo thành một lỗ lớn ở giữa thân cọc. Đây là đặc điểm kỹ thuật quan trọng, ảnh hưởng trực tiếp đến quy trình thi công và nghiệm thu.
Sau khi cọc được ép xuống nền đất theo đúng vị trí thiết kế, phần đầu cọc sẽ được cắt theo cao độ quy định. Tuy nhiên, do cấu tạo rỗng, phần đầu cọc cần được xử lý kỹ lưỡng để đảm bảo liên kết với đài móng. Cụ thể:
- Đổ bê tông bù đầu cọc: Đây là bước bắt buộc để lấp đầy phần rỗng bên trong cọc sau khi cắt. Lớp bê tông này không chỉ giúp tăng cường độ chắc chắn mà còn đảm bảo khả năng truyền lực từ đài móng xuống cọc một cách hiệu quả.
- Cấy thép liên kết: Trong quá trình đổ bê tông bù, các thanh thép neo sẽ được cấy vào đầu cọc và bẻ ra nhiều hướng để tăng độ bám và liên kết với đài móng.
2. Tại sao cần phải nghiệm thu móng cọc kỹ lưỡng?
Việc nghiệm thu móng cọc kỹ lưỡng là bước không thể thiếu trong quá trình thi công nhà phố, đặc biệt khi sử dụng móng cọc ly tâm. Toàn bộ tải trọng của công trình sẽ được truyền xuống các đầu cọc, vì vậy nếu quá trình ép cọc không đúng kỹ thuật hoặc thiếu giám sát, sẽ ảnh hưởng nghiêm trọng đến chất lượng của công trình như lún, nứt, mất định kết cấu.
Sự giám sát chặt chẽ từ đơn vị thi công như Tre Nghệ giúp đảm bảo rằng từng đầu cọc được ép đúng vị trí, đúng lực theo bản vẽ thiết kế, mang lại sự an tâm khi thi công phần móng phía trên.
Ngoài ra, việc nghiệm thu kỹ lưỡng còn đảm bảo:
- Kích thước và tiết diện của đài móng, dầm móng đúng theo thiết kế. Việc xây cốp pha bằng gạch giúp định hình chính xác và dễ kiểm tra.
- Chủng loại và tiết diện thép đúng yêu cầu, đảm bảo khả năng chịu lực của móng.
- Hệ thống điện nước ngầm được chờ đúng vị trí, tránh sai sót gây tắc nghẽn sau khi đổ bê tông nền trệt.
- Chất lượng bê tông không bị ảnh hưởng bởi vật liệu xung quanh. Ví dụ, cốp pha gạch cần được tưới ẩm trước khi đổ để không hút nước của bê tông.
3. Quy trình nghiệm thu móng cọc chi tiết
Quy trình nghiệm thu móng cọc bao gồm nhiều bước quan trọng, từ công tác ép cọc đến chuẩn bị đổ bê tông. Cụ thể:
Nghiệm thu công tác ép cọc
- Vị trí tim cọc: Đảm bảo tim cọc được ép đúng vị trí theo thiết kế. Với công trình có nhà lân cận, tim cọc cần cách tường hoàn thiện nhà bên khoảng 60cm để đủ không gian cho thiết bị ép cọc.

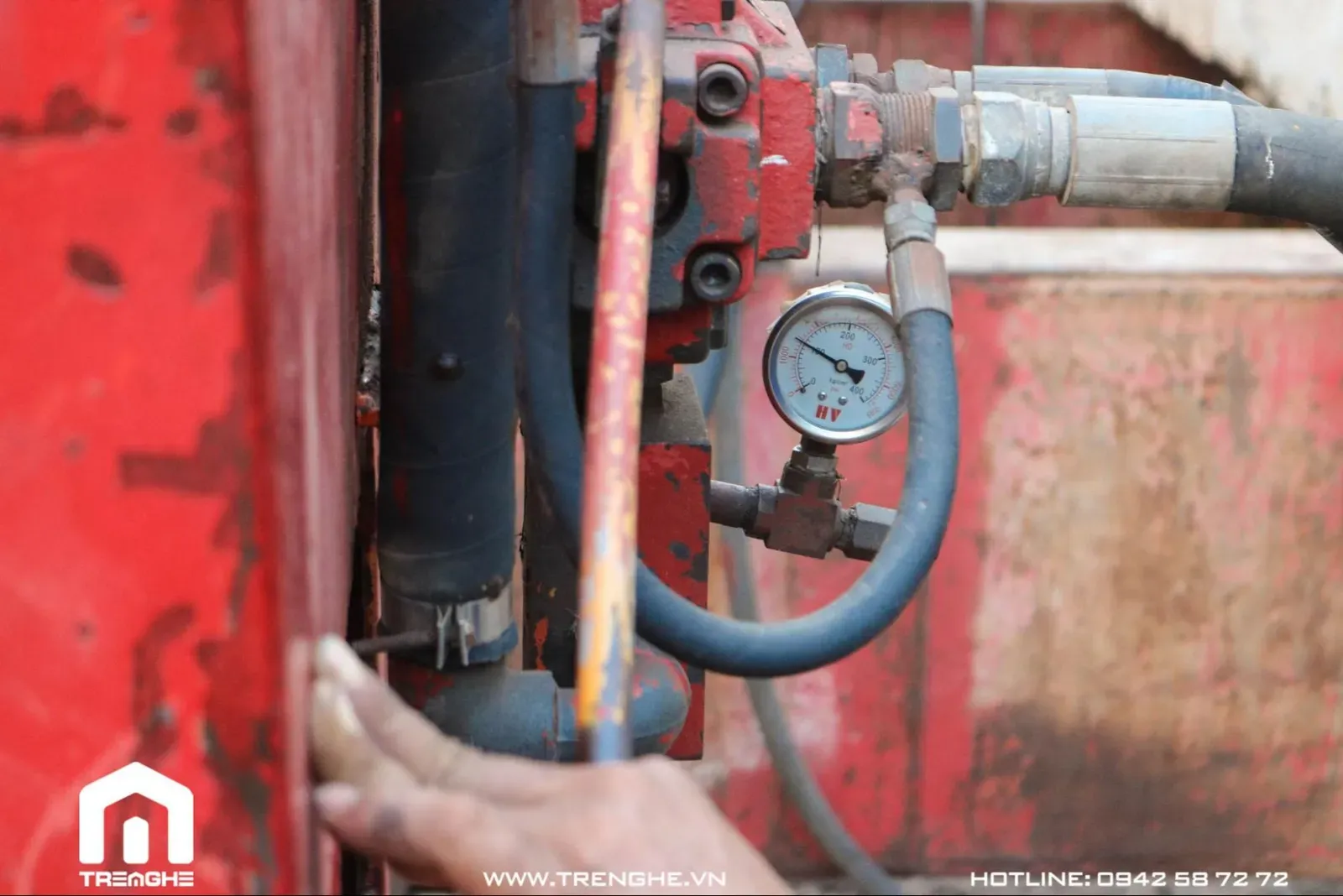

- Lực ép cọc: Giám sát chặt chẽ lực ép để đảm bảo mỗi đầu cọc đạt lực ép thiết kế. Ví dụ, với cọc D300, lực ép yêu cầu là 80 tấn. Kỹ sư giám sát cần đảm bảo quá trình ép cọc diễn ra đúng kỹ thuật.
Nghiệm thu cắt và bù đầu cọc
- Cắt đầu cọc: Sau khi ép xong, đầu cọc phải được cắt đúng cao độ thiết kế.
- Chiều dài cọc ngậm vào đài: Phần cọc sau khi cắt cần dư ra khoảng 10–15cm để ngậm vào đài móng, đảm bảo liên kết chắc chắn.
- Đổ bê tông bù đầu cọc: Do cọc ly tâm có lỗ rỗng ở giữa, cần đổ bê tông bù để lấp đầy phần này.
- Cấy thép liên kết: Trong quá trình đổ bê tông bù, cần cấy thêm 4 cây sắt để tăng cường liên kết giữa cọc và đài móng. Các cây sắt này phải được bẻ ra 4 hướng, mỗi hướng từ 10–15cm.
Nghiệm thu tiết diện đài móng và dầm móng
- Cốp pha bằng gạch: Giúp định hình chính xác kích thước đài móng và dầm móng, dễ thi công và có thể đổ bê tông nền trệt cùng lúc để đảm bảo bê tông liền khối.
- Tiết diện đài móng: Kiểm tra kích thước ngang và dọc. Ví dụ, thiết kế là 1m x 1.5m, thực tế có thể sai số nhỏ như 1.06m hoặc 1.58m, vẫn nằm trong giới hạn cho phép.
- Khoảng cách giữa hai tim cọc: Đảm bảo lớp bê tông ngoài mép cọc đủ dày theo tiêu chuẩn kỹ thuật.
- Tiết diện dầm móng:
- Dầm ngang: Ví dụ 300mm x 600mm
- Dầm dọc: Ví dụ 200mm x 500mm
- Khe hở kỹ thuật: Có lớp xốp khoảng 3cm giữa móng công trình và móng nhà bên để tách biệt hai công trình, tránh ảnh hưởng lẫn nhau.
Nghiệm thu phần cốt thép móng
- Thép rọ đài móng:
- Chủng loại và tiết diện: Kiểm tra thép đúng loại (ví dụ thép Việt Nhật Vina kyoeie) và đúng đường kính (phi 12).
- Khoảng cách đan (A): Ví dụ A150. Kiểm tra ít nhất 3 khoảng để đảm bảo chính xác.
- Bẻ đầu thép: Đầu thép phải được bẻ xuống tối thiểu 30D. Ví dụ, thép phi 12 phải bẻ xuống 36cm.
- Thép dầm móng:
- Số lượng và tiết diện: Ví dụ, dầm dọc có 5 cây phi 16 phía trên, 3 cây phi 16 phía dưới, 2 cây chống phình phi 12 hai bên.
- Thép chống phình: Quan trọng với dầm cao (ví dụ 600mm), cần có cùm C để móc hai cây chống phình lại.
- Thép chờ đầu cột: Ví dụ 6 cây phi 18, chờ so le để nối thép đúng tiêu chuẩn, tránh nối quá 50% tại cùng một vị trí.
- Thép chờ cầu thang: Kiểm tra số lượng, tiết diện và chiều dài chờ. Ví dụ, chờ thép hai lớp với khoảng cách A100.
Nghiệm thu hệ thống chờ điện nước ngầm
- Kiểm tra vị trí chờ: Rất quan trọng vì sau khi đổ bê tông nền trệt sẽ không thể thi công phần ngầm. Ví dụ, ống phi 114 cho hộp gen đi lên tầng trên và thiết bị vệ sinh tầng trệt.

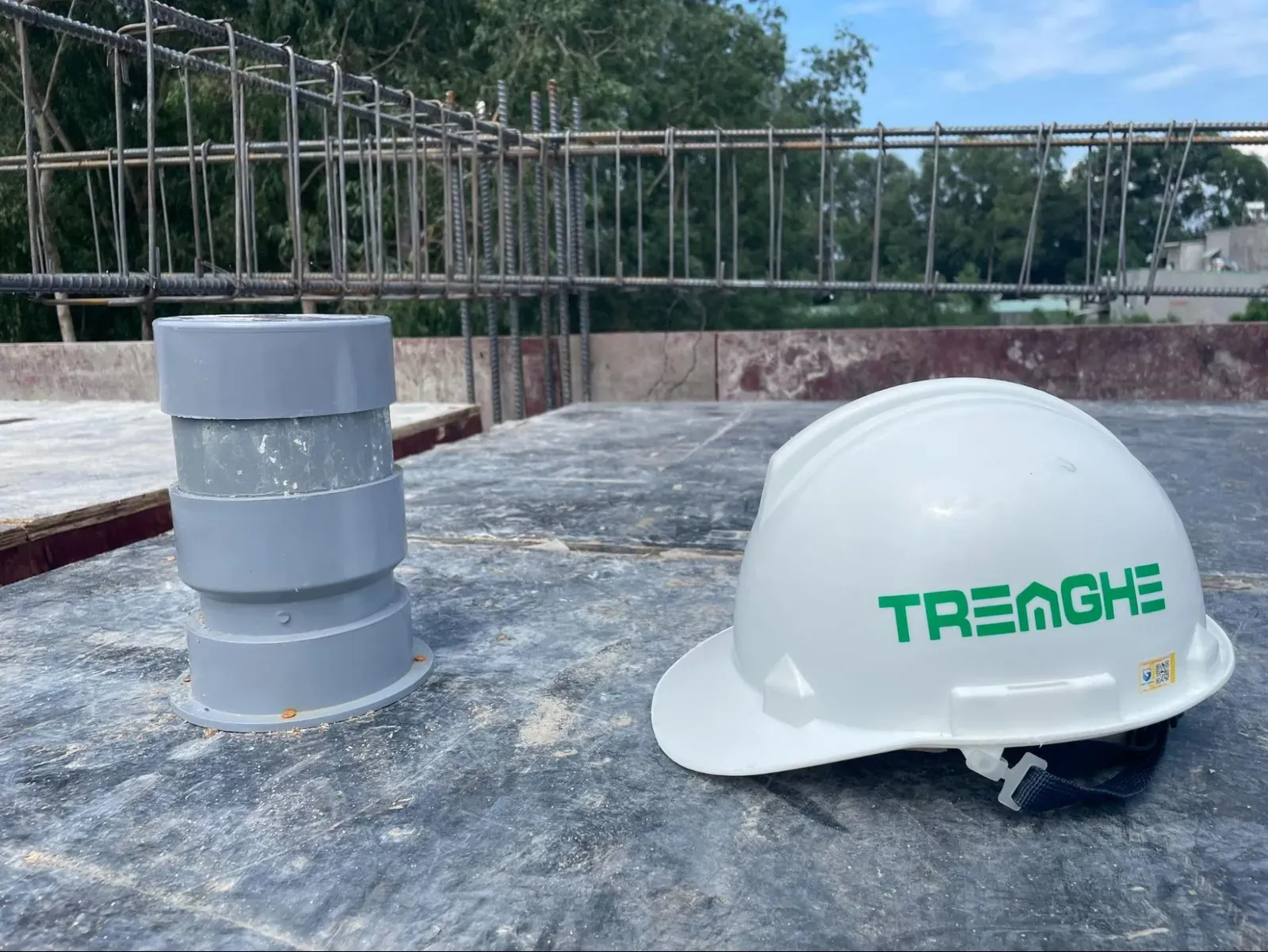

- Sử dụng đầu bịt chuyên dụng: Không dùng nilon hoặc vật liệu tạm, tránh cát, đá, xi măng chảy vào gây tắc nghẽn.
Vệ sinh và chuẩn bị đổ bê tông
- Vệ sinh và bao che: Kiểm tra vệ sinh toàn bộ khu vực móng và bao che giữa công trình với nhà bên để đảm bảo quá trình đổ bê tông không bị ảnh hưởng.
- Tưới ẩm cốt pha gạch: Nếu dùng gạch làm cốt pha, cần tưới ẩm trước khi đổ bê tông để tránh gạch hút nước, ảnh hưởng đến chất lượng bê tông.
4. Những lưu ý quan trọng khi nghiệm thu móng cọc
Để quá trình nghiệm thu móng cọc diễn ra thuận lợi, chính xác và đảm bảo chất lượng công trình, cần lưu ý các điểm sau:
Giám sát chặt chẽ

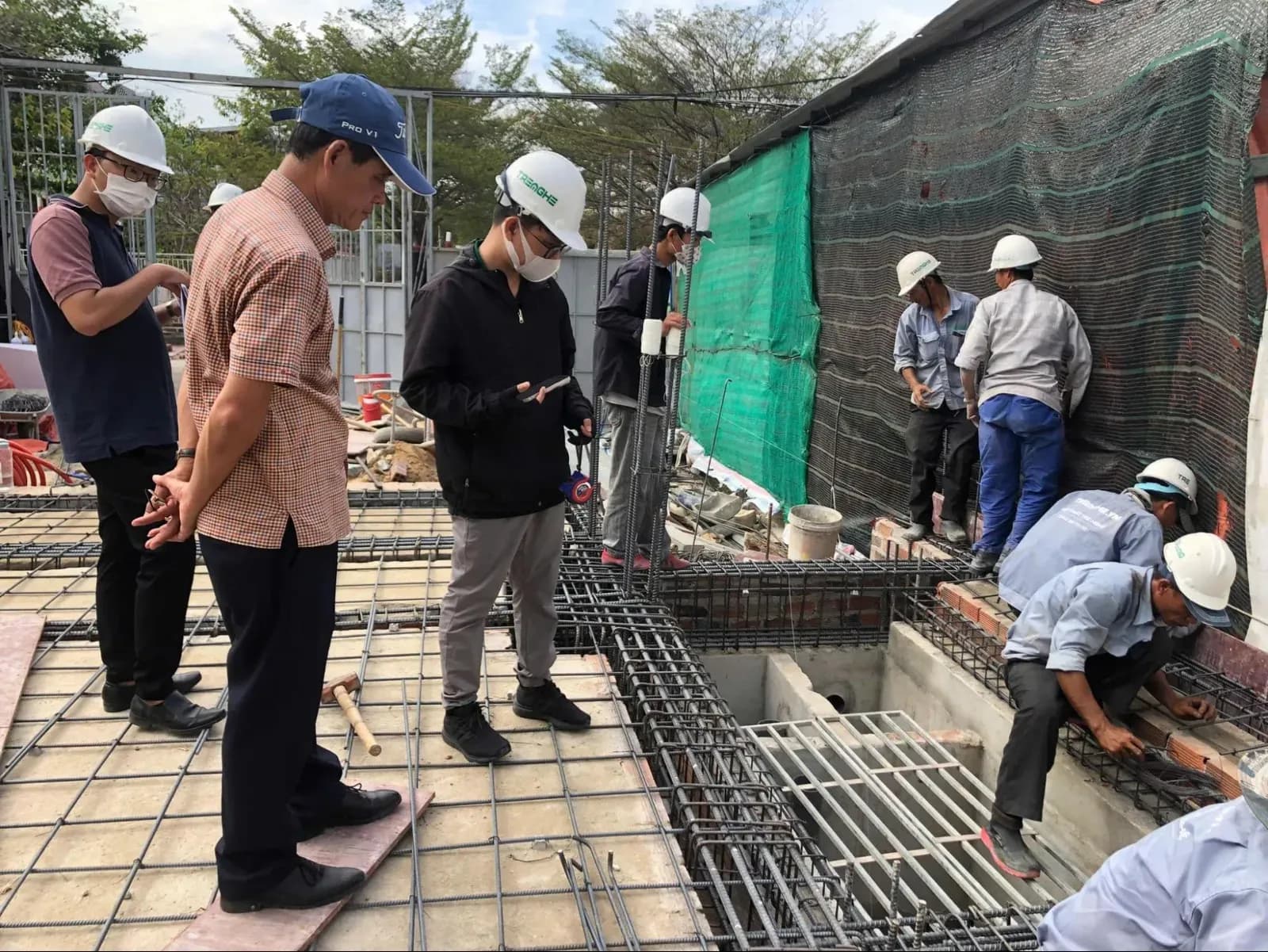

Việc giám sát thi công cần được thực hiện bởi kỹ sư hoặc người có chuyên môn, đặc biệt trong giai đoạn ép cọc. Đây là bước quan trọng vì nếu lực ép không đạt yêu cầu hoặc vị trí cọc sai lệch, sẽ ảnh hưởng trực tiếp đến khả năng chịu tải và độ ổn định của móng.
Đối chiếu bản vẽ thiết kế
Mọi thông số thi công như vị trí tim cọc, kích thước đài móng, số lượng cọc, chủng loại vật tư,… đều phải được đối chiếu cẩn thận với bản vẽ thiết kế. Việc này giúp phát hiện sớm sai lệch và điều chỉnh kịp thời, tránh hậu quả về sau.
Tuân thủ tiêu chuẩn xây dựng
Tất cả các hạng mục thi công phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật xây dựng hiện hành tại Việt Nam. Điều này không chỉ đảm bảo chất lượng công trình mà còn giúp công trình được nghiệm thu hợp pháp và an toàn.
Kiểm tra chi tiết phần thép
Phần cốt thép là yếu tố chịu lực chính của móng, do đó cần kiểm tra kỹ:
- Chủng loại thép: Đảm bảo sử dụng đúng loại thép theo thiết kế.
- Tiết diện: Kiểm tra đường kính thép (phi 12, phi 16…).
- Khoảng cách đan: Ví dụ A150, cần đo thực tế để xác nhận.
- Chiều dài bẻ đầu thép: Phải đạt tối thiểu 30 lần đường kính (30D).
- Thép chống phình: Đặc biệt quan trọng với dầm móng cao.
- Thép chờ so le: Đảm bảo nối thép đúng kỹ thuật, tránh nối quá 50% tại cùng một vị trí.
Kiểm tra hệ thống ngầm
Các vị trí chờ ống điện, nước ngầm cần được kiểm tra kỹ lưỡng. Việc sử dụng đầu bịt chuyên dụng là bắt buộc để ngăn vật liệu rơi vào gây tắc nghẽn. Không được dùng nilon hoặc vật liệu tạm thay thế.
Chuẩn bị trước khi đổ bê tông
- Vệ sinh sạch sẽ toàn bộ khu vực móng, loại bỏ rác, đất vụn.
- Nếu sử dụng cốt pha gạch, cần tưới ẩm trước khi đổ bê tông để tránh gạch hút nước, ảnh hưởng đến độ đặc chắc của bê tông.
5. Nghiệm thu công trình thực tế sử dụng móng cọc ly tâm
Tại một công trình nhà phố do Tre Nghệ thực hiện ở huyện Long Điền, tỉnh Bà Rịa Vũng Tàu, quy trình nghiệm thu móng cọc ly tâm đã được áp dụng nghiêm ngặt. Dưới đây là các thông tin và kết quả kiểm tra thực tế:
Thông tin công trình
- Bề ngang: 5,3m
- Chiều dài: hơn 19m
- Số nhịp: 5 nhịp chính
- Mỗi nhịp sử dụng: 2 tim cọc ly tâm D300
- Đài móng: 4 đài ở hai đầu nhịp (1 và 5) có kích thước khác nhau, 3 đài ở giữa (trục 2, 3, 4) có kích thước giống nhau
Kết quả nghiệm thu thực tế
- Kích thước đài móng: Thiết kế 1m x 1,5m. Đo thực tế cho thấy sai số nhỏ như 1,06m hoặc 1,58m, nằm trong giới hạn cho phép.
- Tiết diện dầm móng:
- Dầm ngang: 300mm x 600mm
- Dầm dọc: 200mm x 500mm
- Cốt thép đài móng:
- Thép rọ: Phi 12, đan A150
- Thép dầm móng: 5 cây phi 16 phía trên, 3 cây phi 16 phía dưới, 2 cây chống phình phi 12
- Đầu thép được bẻ đúng tiêu chuẩn 30D (phi 12 → 36cm)
- Hệ thống điện nước ngầm: Các vị trí chờ được kiểm tra đúng bản vẽ, sử dụng đầu bịt chuyên dụng.
- Chuẩn bị đổ bê tông: Khu vực móng được vệ sinh sạch sẽ, cốt pha gạch được tưới ẩm đúng quy trình.
Thiết kế, thi công và nghiệm thu móng cọc ly tâm không chỉ là những bước kỹ thuật phức tạp, mà còn là nền tảng bảo đảm sự vững chắc và tuổi thọ của cả công trình. Từ khâu giám sát lực ép cọc, kiểm tra cốt thép, đến việc hoàn thiện hệ thống điện nước ngầm và chất lượng bê tông, mỗi chi tiết đều cần được thực hiện cẩn trọng và đúng tiêu chuẩn. Thực tế tại công trình ở Bà Rịa – Vũng Tàu cho thấy, một quy trình thi công chuẩn mực sẽ mang lại sự an tâm và giá trị bền vững cho chủ đầu tư.
Hy vọng bài viết này đã mang đến cho bạn kiến thức đầy đủ và dễ hiểu về nghiệm thu móng cọc. Nếu bạn muốn biết thêm nhiều kiến thức khác về xây dựng, hãy tham khảo thêm các bài viết khác trong chuyên mục Biện pháp thi công Tre Nghệ của chúng tôi nhé.
